9.4.3  AAL3/4
  開始時，ITU為C類和D類業務制定了不同的協議(C類和D類分別是對數據丟失或出錯敏感，但不具有實時性的面向連接和非連接的數據傳輸服務類)。后來ITU發現沒有必要制定兩套協議，因為選路由和網絡尋址等功能由ATM層完成，于是便將它們合二為一，形成了一個單獨的協議，即AAL3/4。
  1．工作模式
  為滿足數據傳輸速率變化大的要求，AAL3/4定義了兩種工作模式：消息模式(Message Mode)和數據流模式(Streaming Mode)。
  1) 消息模式

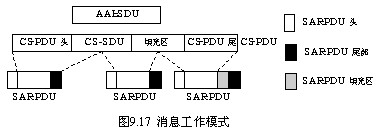

  在此模式下，AAL 3/4將一個AAL-SDU分成一個或多個CS-PDU，每個CS-PDU再分成多個SAR-PDU傳送，如圖9.17所示。
  2) 數據流模式

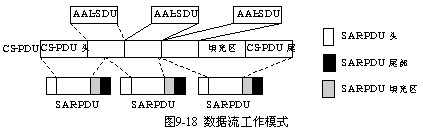

  數據流模式如圖9.18所示。在數據流模式下會聚子層將一個或多個AAL-SDU合并放置在一個CS-PDU中，然后通過SAR層分割成適合ATM信元的傳遞格式。在這種工作模式中，規定SAR-PDU裝載信息部分只能裝載來自同一個業務流AAL-SDU的信息。

  以上兩種工作模式在操作時都可能丟失數據，此時可采取的措施有確保操作和非確保操作兩種。數據單元在確保方式下將被正確地傳遞到接收端，其實現方法借助于重傳機制，流量控制也是確保操作必需的。在非確保操作方式下，丟失或差錯數據單元不通過重傳糾正，但可以將出錯的AAL-SDU以提示方式報告用戶。流量控制也是可選功能。
  2．AAL3/4協議功能和格式
  AAL3/4具有CS子層協議和SAR子層協議。CS子層又分為特定業務匯聚子層(SSCS)和公共部分匯聚子層(CPCS)。這里介紹CPCS子層和SAR子層。從應用程序到達CPCS子層的報文最大可達65 535字節。首先將其填充為4的整數倍字節，接著加上頭和尾信息，對報文進行重構，然后將報文傳送給SAR子層，由SAR子層將報文分為最大44字節的數據塊，加上SAR-PDU頭和尾信息，構成SAR-PDU。AAL3/4的格式見圖9.19。
  圖9.19中，SAR-PDU開銷有：

  ST(2 bit)為段類型，說明拆裝后的CPCS-PDU 是開始(BOM)、繼續(COM)，還是結束(EOM)消息。如果CPCS-PDU 長度小于44字節，就形成單段消息(SSM)。
  SN(4 bit)，用來說明屬于同一個CPCS-PDU 的多個SAR-PDU的順序。用于檢測丟失和錯插信元。
  MID(10 bit)復用標志，用來區別屬于不同CPCS-PDU的SAR-PDU，使來自不同CPCS-PDU的SAR-PDU可以間插傳送。
  LI(6 bit)長度指示，用來說明SAR-PDU凈荷中含有的信息長度。
  CRC(10 bit)循環冗余校驗碼，對SAR-PDU從ST到LI的全部數據的差錯檢測。編碼生成多項式為X10+X9+X5+X4 +X + 1。
  利用上述開銷字段，SAR子層可以提供如下功能：
  (1) 可變長度CS-PDU的拆裝；
  (2) 錯誤檢測；
  (3) 在ATM層的VPI/VCI上多個CS-PDU的復用。
  CPI(1字節)公共部分指示。說明CPCS-PDU 頭、尾中其他部分的有關功能，特別是BA容量和長度兩個值的計算單位。
  Btag(1字節)/Etag(1字節)開始標簽段/結束標簽段。每發送一次CPCS-PDU，其值加1。每個CPCS-PDU 中，Btag和Etag 置成同樣的值，接收端據此檢查Btag和Etag 的一致性，以發現組合錯誤。由于在SAR層已經采用了MID、BOM/EOM和錯誤檢測等方法，故這個字段是冗余的。
  BA容量(2字節)是緩沖器容量分配指示，指明接收端接收CPCS-PDU時的最大緩沖容量。
  PAD(0～3字節)填充段，用來將CPCS-PDU 凈荷的長度湊成4字節的整數倍。
  AL(1字節)校準段，目的是將CPCS-PDU尾部長度湊成4字節。
  長度(2字節)域說明CPCS-PDU凈荷長度，接收端據此可檢查凈荷丟失和誤增。
  CPCS子層完成的功能有：
  (1) 保護CPCS-SDU；
  (2) 差錯檢測和處理；
  (3) 緩沖區容量分配等。
  AAL3/4具有一個其他協議中沒有的性能，即支持多路復用。AAL3/4的這一功能允許來自同一臺主機的多個會話(如遠程登錄)沿著同一條虛連接傳輸并在目的端分離出來。使用一條虛連接的所有會話得到相同質量的服務，這是由虛連接本身性質所決定的。
  AAL3/4具有兩層協議開銷：每個報文需要增加8字節，每個SAR-PDU凈荷增加4字節。它是一種開銷極大的機制，尤其對短報文。
