9.4.2  AAL2
  AAL1是針對簡單的、面向連接的、實時數據流而設計的，除了具有對丟失和錯插信元的檢測機制外，它沒有對凈荷錯誤的檢測功能。對于單純的未經壓縮的音頻或視頻數據，或者其中偶爾有一些較重要的位的其他任何數據流，AAL1就已經足夠了。
  對于壓縮的音頻或視頻數據，數據傳輸速率隨時間會有很大的變化。例如，很多壓縮方案在傳送視頻數據時，先周期性地發送完整的視頻數據，然后只發送相鄰順序幀之間的差別，最后再發送完整的一幀。當鏡頭靜止不動并且沒有東西發生移動時，則差別幀很小。其次，必須要保留報文分界，以便能區分出下一個滿幀的開始位置，甚至在出現丟失信元或損壞數據時也是如此。由于這些原因，需要一種更完善的協議，AAL2就是針對這一目的而設計的。
  AAL2用于傳送要求端到端定時關系的面向連接的可變比特率業務，ITU-T于1997年才提交此變比特率實時業務適配標準。根據適配業務的特點，AAL2必須完成以下功能：
  (1) 由于數據傳輸速率是可變的，因此VBR業務和AAL1支持的CBR業務是不同的。由于任意時間段內信息長度是可變的，傳送數據結構信息時，不能采用AAL1的1 bit CSI標志方法。
  (2) 由于信源和信宿之間存在定時關系，因此，發送端必須將信源編碼器產生的數據及時送出，即使信元凈荷區尚未填充滿，但為了降低信息傳輸的延時抖動(在發送端盡量減少打包延時)，也必須將未填滿業務信息的信元送出。
  (3) 由于信源和信宿之間進行實時業務傳送，因此必須采取面向連接的方式降低信元尋徑開銷，減少網絡延時。此外，由于傳送的信息具有變比特率，為了降低網絡帶寬分配的復雜性，同時也是終端之間通信的需要，允許在同一虛信道連接上支持多個AAL2用戶。
  1．AAL2分層結構
  AAL2采用和AAL1相同的分層方法，分為會聚子層CS和分段重裝子層SAR。CS子層進一步劃分為與業務密切相關的業務特定會聚子層SSCS和公共部分會聚子層CPCS。其中SSCS和特定業務相關，I.366.1定義了用于數據單元分段的SSCS，I.366.2定義了用于語音窄帶業務的SSCS；CPCS和SAR是所有AAL2協議必需的，因此又將CPCS和SAR合并，稱為公共部分子層(CPS：Common Part Sublayer) 。
  AAL2用戶可以選擇滿足特定QoS要求的AAL-SAP完成傳送AAL-SDU的操作。
  AAL2利用的是下層ATM層的傳輸能力，不同的AAL2用戶可以在AAL2層上連接復用。由于SSCS和特定業務有關，所以AAL復用操作通常在CPS層完成。如果AAL2支持的業務沒有特殊的要求，SSCS可以僅提供AAL原語和CPS原語之間的映射，而不完成任何功能。
  圖9.14所示，AAL2層從AAL-SAP接收AAL-SDU，SSCS層(如果存在)添加相應的SSCS-PDU頭部信息(地址、長度指示等)和SSCS-PDU尾部信息(校驗序列和調整填充字節等)構成SSCS-PDU。SSCS-PDU提交給CPS，成為CPS-SDU。CPS-SDU和CPS分組頭CPS-PH組成CPS分組。CPS分組經過分割，加上相應的開始碼STF構成CPS-PDU。注意，由于在CPS內完成兩層封裝，CPS相當于CPCS-PDU頭，STF相當于 SAR-PDU頭。

  公共部分子層CPS完成在收、發端CPS之間傳遞CPS-SDU。CPS用戶分成兩類：SSCS實體和層管理實體LM。CPS完成的功能如下：
  (1)  CPS-SDU數據傳送，CPS-SDU 最長45字節(默認)或64字節；
  (2)  AAL2信道的復用和分解；
  (3) 傳輸延時的處理和定時信息的傳遞及時鐘的恢復；
  (4)  CPS-SDU數據的完整性保證。
  2．AAL2 CPS子層數據結構

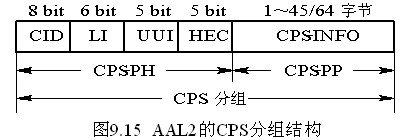

  CPS層的數據格式由CPS分組和CPS-PDU組成。ITU-T I.363.2定義CPS分組格式如圖9.15所示，其中CPS頭部CPS-PH包括8 bit信道標識號(CID：Channel Identifier)，6 bit長度指示(LI：Length Indication)，5 bit CPS用戶間指示UUI(User-User Indication)和CPS分組頭保護(HEC：Header Error Control)。CPS分組凈荷(CPS-PP：CPS Packet Payload)長度為l～45/64字節。

  (1)  CID用于標識AAL2層的通信信道。AAL2通信信道是雙向的，可以在ATM層通過PVC或SVC建立，兩個方向具有相同的CID標志。CID取0～255的值，其中0不用(因為CPS-PAD中使用全0填塞)，1用于層管理實體間通信，2～7保留，8～255可以被SSCS使用。
  (2)  LI取0～63的值。LI等于CPS-INFO長度減l，所以CPS-INFO長度為l～64字節，默認CPS-INFO的最大長度為45字節。CPS-INFO的最大長度必須由信令或管理過程設定，每個CPS信道都由相應的CPS-INFO最大數值規定。
  (3)  UUI可以在CPS層透明傳送CPS用戶之間的控制信息，并可區分不同類型的 CPS用戶(SSCS和 LM)。UUI取0～31的值，其中 0～27用于 SSCS實體間的通信，30和31用于LM實體間通信，28和29保留。
  (4)  HEC為5 bit CRC校驗序列，生成多項式為X5＋X2＋1，保護對象是CPS-PH中的CID、LI和UUI，共19 bit長。

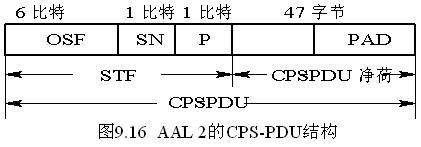

  這樣， CPS分組長度為4～67字節(頭部和分組凈荷區)，分割后成為48字節的CPS-SDU， 結構如圖9.16所示。CPS-PDU包括8 bit開始指針域STF(Start Field)和CPS-PDU凈荷區，后者分成兩個部分。

  (5) 偏移量OSF(Offset Field)存放STF結束位置到CPS分組頭之間的距離。如果不存在CPS分組頭，則是指STF結束位置到PAD開始的距離。OSF=47表示在CPS-PDU凈荷區中沒有信息裝載。由于CPS-PDU凈荷長度等于47字節，所以OSF的取值不能大于47。
  (6) 序列編號SN(Sequence  Number)1 bit，是對CPS-PDU數據塊的編號。
  (7) 奇校驗P(Parity)1 bit，用于對STF進行奇校驗。
  (8)  CPS-PDU凈荷區，可以裝載0個、1個或多個CPS分組，填充字節PAD(=0)用于填充未填滿的凈荷空間。l個CPS分組可能裝在兩個CPS-PDU凈荷區中。
