7.5.2  ChinaPac網與PSTN的互連
眾所周知，電話網是目前世界上普及率較高的網絡，因此，出于經濟和安裝方面的考慮，多數數據終端經電話網接入分組網。電話網和分組網的互連比較簡單，應用也最普及。在互連時，電話網把分組網特定的一些端口作為它的用戶，并分配給它們電話號碼。用戶要利用調制解調器通過電話網接入分組網。

如前面所介紹的，電話網采用的編號方案按ITU-T E.164建議標準，而公用分組網的編號方案按ITU-T X.121建議標準操作。二者編號不同，網內的控制信令也不一樣，故兩網互連時需要進行地址和信令轉換，驗證DTE身份號碼和完成計費功能。

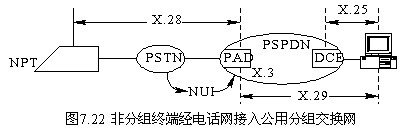

1．非分組型終端(NPT)接入

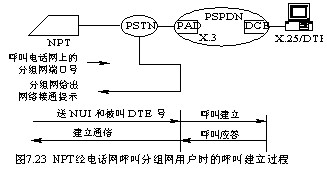

連接電話網的數據用戶呼叫分組網的用戶時，需要進行兩次呼叫，如圖7.23所示。首先，主叫DTE經電話網呼叫分組網時，先呼叫分組網連接在電話網指定端口(Modem)的電話網號碼，若接通了，分組網會自動向用戶的數據終端發送網絡接通提示，若未接通，電話網送出忙音。在得到接通響應后，再呼叫被叫用戶，并向網絡(這里即為PAD)提供“網絡用戶識別符NUI”，這是用戶向網絡申請服務時分配給用戶終端的“口令”。網絡驗證NUI為合法后送出呼叫請求分組，建立虛電路，并在接通時開始計費。

2．分組終端(PT)接入

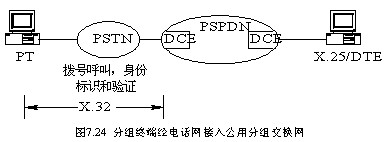

分組終端接入分組網時，按照ITU-T X.32建議標準進行操作，如圖7.24所示。

PT經電話網呼叫分組網的用戶時，接入過程與非分組終端(NPT)類似， 但不再需要PAD，而是直接由交換機進行操作(包括對被叫的呼叫和主叫的身份驗證)。一旦完成了終端到分組網的連接，終端和網絡之間就按照X.25協議工作，建立虛電路，并進行數據的傳輸。
