1．分組層操作過程
分組層定義了DTE和DCE之間傳輸分組的過程。分組層的操作分為三個階段：呼叫建立、數據傳輸和呼叫清除。
如前所述，X.25支持兩類虛電路連接：交換虛電路(SVC)和一直虛電路(PVC)。SVC要在每次通信時建立虛電路，而PVC是由運營商設置好的，不需要每次建立。因此， 對于SVC，分組層的操作包括三個階段；而對于PVC，只有數據傳輸階段的操作。
1)  SVC呼叫建立過程

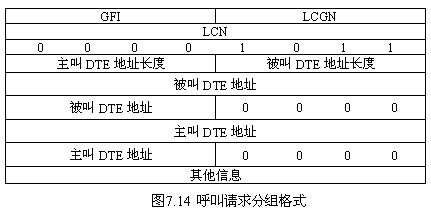

當主叫DTE1想要建立虛呼叫時，它就在至交換機A的線路上選擇一個邏輯信道(圖中為253)，發送“呼叫請求”分組，格式如圖7.14所示。該“呼叫請求”分組中包含了可供分配的高端LCN和被叫DTE地址。

前三個字節為分組頭，GFI、LCGN、LCN的意義如前所述，第三個字節分組類型識別符為00001011，表示這是一個呼叫請求分組。在數據部分包含有詳細的被叫DTE地址和主叫DTE地址。

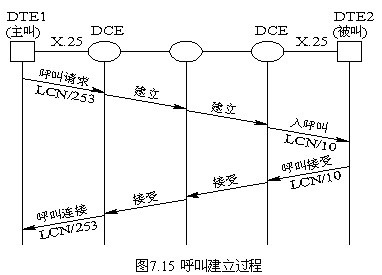

正常的呼叫建立過程如圖7.15所示。呼叫請求分組發送到本地DCE，由本地DCE將該分組轉換成網絡規程格式，而且通過網絡交換到遠端DCE，由遠端DCE將網絡規程格式的呼叫請求分組轉換為“入呼叫”分組，并發送給被叫DTE，該分組中包含了可供分配的低端的LCN。“呼叫請求”分組和“入呼叫”分組分別從高端和低端選擇LCN是為了防止呼叫沖突。遠端DCE選擇的LCN和主叫DTE選擇的LCN可以不同。

被叫DTE通過發送“呼叫接受”分組表示同意建立虛電路，該分組中的LCN必須與“入呼叫”分組中的LCN相同。遠端DCE接收到“呼叫接受”分組之后，通過網絡規程傳送到本地DCE，本地DCE發送“呼叫連接”分組到主叫DTE，表示網絡已完成虛電路的建立過程，“呼叫連接”分組中的LCN與“呼叫請求”分組中的LCN相同。主叫DTE接收到“呼叫連接”分組之后，表示主叫DTE和被叫DTE之間的虛電路已建立，可以進入數據傳輸階段。
在被叫DTE不想接受呼叫的情況下，它可以通過發送“清除請求”分組表示拒絕，這將導致本地DCE向主叫DTE發送“清除指示”分組，該分組中包含了原因字段，說明虛呼叫的清除是由被叫DTE引起的。然后主叫DTE發送“清除證實”分組給本地DCE，再傳遞給被叫DTE。如果是由于網絡的原因不能建立虛呼叫，則本地DCE向主叫DTE發送“清除指示”分組，并包含了清除的原因，主叫DTE向本地DCE回送“清除證實”分組。
2) 數據傳輸階段
當主叫DTE和被叫DTE之間完成了虛呼叫的建立之后，就開始了數據傳輸階段，DTE 和DCE對應的邏輯信道就進入數據傳輸狀態。此時，在兩個DTE之間交換的分組包括數據分組、流量控制分組和中斷分組。
無論是PVC，還是SVC，都有數據傳輸階段。在數據傳輸階段，交換機的主要作用是逐個轉發分組。由于虛電路已經建立，屬于該虛電路的分組將順序沿著這條虛電路進行傳輸，此時分組頭中將不再需要包含目的地的詳細地址，而只需要有邏輯信道號即可。在每個交換節點上，要將分組進行存儲，然后再進行轉發。轉發是指根據分組頭中的LCN查相應的轉發表，找到相應的出端口和出端的LCN，用該LCN替換分組頭中的入端口LCN，然后將分組在指定的出端口進行排隊，等到有空閑資源時，將分組傳送至線路上。

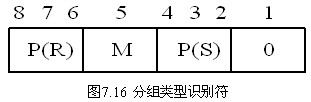

數據分組有三個重要參數：P(S)、P(R)和M，置于分組頭的分組類型識別符中，如圖7.16所示。其中，比特1恒為0，表示這是一個數據分組。

P(S)和P(R)分別為數據分組發送序號和接收序號，其作用同鏈路層中的N(S)和N(R)，是分組層流量控制和重發糾錯的基礎。流量控制機制和鏈路層一樣，也是采用滑動窗口技術，標準的窗口大小為2。如果主叫DTE希望改變此值，可在呼叫建立時和被叫進行協商，這是一項可選業務功能。需要注意的是，雖然分組層和鏈路層都有流量控制功能，且采用相同的機制，但是分組層控制的是某一個邏輯信道的流量，鏈路層控制的是DTE-DCE接口上總的流量。
M比特稱為后續數據比特，用于用戶報文分段，將報文分段后形成幾個分組、最后一個分組的M=0，表示報文的結束；其他分組的M=1，表示還有后續分組。
　　3)  SVC的呼叫清除過程
在虛呼叫任何一端的DTE都能夠清除呼叫，而且呼叫也可以由網絡清除。呼叫清除規程將導致與該呼叫有關的所有網絡信息被清除，所有網絡資源被釋放。

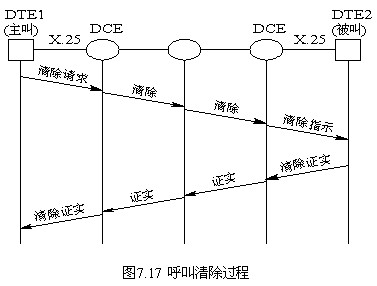

呼叫清除的過程如圖7.17所示。主叫DTE發送“清除請求”分組，該分組通過網絡到達遠端DCE，遠端DCE發“清除指示”分組到被叫DTE，被叫DTE用“清除證實”分組予以響應。該“清除證實”傳到本地DCE，本地DCE再發送“清除證實”到主叫DTE。完成清除規程之后，虛呼叫所占用的所有邏輯信道都被釋放。

4) 分組層恢復規程
X.25定義了在呼叫建立和數據傳輸階段發生問題時所使用的一組恢復規程。有的規程只影響到一個虛呼叫，有的規程會影響到所有呼叫。恢復規程包括復位規程、再啟動規程、診斷分組規程和清除規程。下面只介紹前兩種規程。
(1) 復位規程。復位指的是出現協議錯誤、終端不相容等無法通過重發校正的差錯時，使虛電路回到其剛剛建立時的狀態，此時P(S)=P(R)=0。虛呼叫的復位通常只是在出現嚴重差錯的情況下使用，因為它可能導致兩個方向上的虛電路的數據丟失。此時虛電路仍為數據傳送狀態。
(2) 再啟動規程。再啟動指的是DTE或網絡發生嚴重故障時清除接口上所有SVC，復位所有PVC。此時該接口上所有虛電路成為準備狀態。
