6.3.4  呼叫接續與移動性管理
與固定網一樣，移動通信網最基本的作用是給網中任意用戶之間提供通信鏈路，即呼叫接續。但與固定網不同的是，在移動網中，由于用戶的移動性，就必須有一些另外的操作處理功能來支持。當用戶從一個區域移動到另外一個區域時，網絡必須發現這個變化，以便接續這個用戶的通信，這就是位置登記。當用戶在通信過程中從一個小區移動到另一個小區時，即越區切換時，系統要保證用戶的通信不中斷。這些位置登記、越區切換的操作，是移動通信系統中所特有的，我們把這些與用戶移動有關的操作稱為移動性管理。下面介紹GSM系統中典型的呼叫接續、位置登記、越區切換等操作過程。
　　1．位置登記
在介紹具體的位置登記過程之前，先介紹兩個概念：
(1) 位置區：移動臺不用進行位置更新就可以自由移動的區域，可以包含幾個小區。當呼叫某一移動用戶時，由MSC可以追蹤移動臺究竟處于所在位置區的哪個小區。位置區標識(LAI：Location Area Identifier)是在廣播控制信道BCCH中廣播的。
(2)  MSC區：由該MSC所控制的所有基站的覆蓋區域組成。一個MSC區可以包含幾個位置區。
位置登記過程是指移動通信網對系統中的移動臺進行位置信息的更新過程，它包括舊位置區的刪除和新位置區的注冊兩個過程。
移動臺的信息存儲在HLR、VLR兩個存儲器中。當移動臺從一個位置區進入另一個位置區時，就要向網絡報告其位置的移動，使網絡能隨時登記移動用戶的當前位置，利用位置信息，網絡可以實現對漫游用戶的自動接續，將用戶的通話、分組數據、短消息和其他業務數據送達漫游用戶。
移動臺一旦加電開機后，就搜尋BCCH信道，從中提取所在位置區標識(LAI)。如果該LAI與原來的LAI相同，則意味著移動臺還在原來的位置區，不需要進行位置更新；若不同，意味著移動臺已離開原來的位置區，則必須進行位置登記。
為了減少對HLR的更新過程，HLR中只保存了用戶所在的MSC/ VLR的信息，而VLR中則保存了用戶更詳細的信息(如位置區的信息)。因此，在每一次位置變化時VLR都要進行更新，而只有在MSC/ VLR發生變化時(用戶進入新的MSC/ VLR區時)才更新HLR中的信息。因此，位置登記可能在同一個MSC/VLR中進行，也可能在不同MSC/ VLR之間進行。而用戶由一個MSC/VLR管轄的區域進入另一個MSC/VLR管轄的區域時，移動用戶可能用IMSI來標識自己，也可能用TMSI來標識自己。這些不同的情況處理過程均有所不同。這里給出比較典型的兩種位置登記過程。
1) 移動臺用IMSI來標識自己時的位置登記和刪除

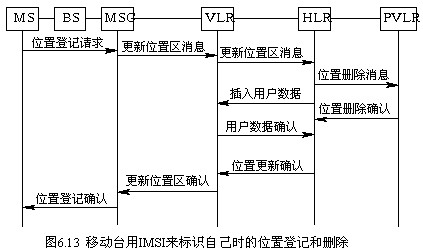

當移動臺用IMSI來標識自己時，僅涉及VLR用戶新進入區域的VLR和用戶所注冊的HLR。具體過程如圖6.13所示。當移動臺進入某個MSC/VLR控制的區域時，MS通過BS向MSC發出位置登記請求消息。若MS用IMSI標識自己，則新的VLR在收到MSC“更新位置區”的消息后，可根據IMSI直接判斷出該MS的HLR地址。VLR給該MS分配漫游號碼MSRN，并向該HLR發送“更新位置區”的消息。HLR收到后，將該MS的當前位置記錄在數據庫中，同時用“插入用戶數據”消息將該MS的相關用戶數據發送給VLR。當收到VLR發來的“用戶數據確認”消息后，HLR回送“位置更新確認”消息，然后VLR通過MSC和BS向MS回送確認消息，位置更新過程結束。
2) 移動臺用TMSI來標識自己時的位置登記和刪除
當移動臺進入一個新的MSC/VLR區域時，若MS用原來的VLR(PVLR)分配給它的臨時號碼TMSI來標識自己，則新的VLR在收到MSC“更新位置區”的消息后，不能直接判斷出該MS的HLR。如圖6.14所示，新的VLR要求原來的PVLR“發送身份識別信息”(Send ID Entification)消息，要求得到該用戶的IMSI，PVLR用"身份識別信息響應"(Send ID Entification ACK)消息將該用戶的IMSI送給新的VLR，VLR再給該用戶分配一個新的TMSI，其后的過程與圖6.13一樣。
