6.3.3  信道類型及時隙結構
1．邏輯信道
GSM通信系統中，根據所傳輸的信息不同，將邏輯信道分為業務信道(TCH: Traffic Channel)和控制信道(CCH: Control Channel)。
　　1) 業務信道TCH
業務信道傳輸編碼的話音或用戶數據，按速率的不同分為全速率業務信道(TCH/F)和半速率業務信道(TCH/H)。
2) 控制信道CCH
控制信道傳輸各種信令信息。控制信道分為以下三類：
(1) 廣播信道(BCCH)：一種一點到多點的單方向控制信道，用于基站向移動臺的下行方向。BS在BCCH中向所有MS廣播一系列的信息，用于移動臺入網、位置登記和呼叫建立(如同步信息)。
(2) 公共控制信道(CCCH)：一種一點對多點的雙向控制信道，用于傳送呼叫接續階段所必需的各種信令信息。其中，CCCH又可以分為以下三種：
隨機接入信道(RACH)：上行信道，用于移動臺在申請入網時，向基站發送入網請求信息。
接入允許信道(AGCH)：下行信道，用于基站向移動臺發送指配專用控制信道DCCH的信息。
尋呼信道(PCH)：下行信道，傳送基站對移動臺的尋呼信息。
(3) 專用控制信道(DCCH)：一種“點對點”的雙向控制信道，其用途是在呼叫接續階段和在通信進行當中，在移動臺和基站之間傳輸必需的控制信息。
2．物理信道

GSM系統采用時分多址、頻分多址、頻分雙工方式(TDMA、FDMA、FDD)。采用頻段為：上行890～915MHz，下行935～960 MHz；雙工間隔45 MHz。首先在25 MHz的頻段內進行頻分復用，分為125個載頻，載頻間隔為200 kHz；再在每個載頻上進行時分復用，分為8個時隙。這樣，共有1000個物理信道，根據需要分給不同的用戶使用，移動臺在特定的頻率上和時隙內，向基站傳輸信息，基站也在相應的頻率上和相應的時隙內，以時分復用方式向各個移動臺傳輸信息。

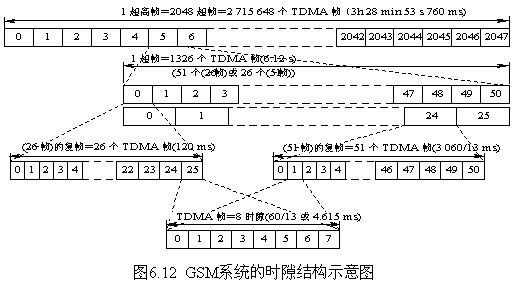

下面給出GSM系統的時隙結構，如圖6.12所示。GSM的幀結構分為幀、復幀、超幀、超高幀。

在GSM中，基本的無線資源單位是一個時隙(Slot)，每個時隙含156.25個碼元，占15/26 ms (576.9 μs)，傳輸速率為1625/6≈270.833 kb/s。
每一個TDMA基本幀(Frame)含8個時隙，共占60/13≈4.615 ms。
多個TDMA基本幀構成復幀(Multiframe)，其結構有如下兩種：
(1)  26-幀的復幀，即含26幀的復幀，其周期為120 ms，這種復幀主要用于承載TCH業務信道。
(2)  51-幀的復幀，即含51幀的復幀，其周期為3060/13≈235.385 ms，用于承載控制信道、BCCH、CCCH和DCCH等。
多個復幀又構成超幀(Super Frame)，它是一個連貫的 51×26TDMA幀，即一個超幀可以是包括51個26-幀的復幀，也可以是包括26個51-幀的復幀。超幀的周期均為1326個TDMA幀，即 6.12秒。
多個超幀構成超高幀(Hyper Frame)。它是幀結構最長的重復周期，包括 2048個超幀，周期為12 533.76秒，即3小時28分53秒760毫秒。用于加密的話音和數據，超高幀每一周期包含2 715 648個TDMA幀，這些TDMA幀按序編號，依次從0至2 715 647。
