1．分布功能平面
全局功能平面中定義的每個SIB都可以完成一個獨立的功能，但并沒有說明它們具體應由智能網的哪一部分設備來實現，并且SIB描述系統整體功能結構粒度也太小，難以理解。
分布功能平面(DFP：Distriuted Functional Plane)從網絡設計者配置實施IN的角度出發，用更大的粒度對智能網的各種功能加以劃分。在該平面中定義了一組功能實體(FE：Functional Entity)，每個功能實體又由一組功能實體動作FEA組成，它們完成一部分特定的功能，如呼叫控制功能、業務控制功能等，每個FEA又是由一組SIB來實現的。各個FE之間采用標準信息流IF進行聯系。所有這些標準信息流就構成了智能網的應用程序接口協議，目前這些信息流采用SS7中的TCAP協議進行傳輸。
1) 功能實體的類型
如圖5.30所示，分布功能平面中有以下功能實體：
(1) 呼叫接入控制功能CCAF：通常位于終端呼叫設備中，如話機、PABX等。
(2) 呼叫控制功能CCF：通常位于交換設備中，處理基本呼叫連接，并具有訪問智能網功能的觸發機制。
(3) 業務交換功能SSF：CCF與SCF之間的接口，負責處理CCF和SCF之間的通信，并進行兩者之間的消息格式轉換。
(4) 業務控制功能SCF：智能網的核心功能，包含IN的業務邏輯，它通過給CCF、SSF、SDF、SRF發控制指令來實現對智能網業務的控制。
(5) 業務數據功能SDF：IN中的數據庫，用來存放業務和用戶數據，供SCF實時查詢、修改。
(6) 專用資源功能SRF：實現智能網中智能外設應具有的功能。
(7) 業務生成環境功能SCEF：根據用戶需求生成新業務的業務邏輯，并對該業務邏輯進行驗證和模擬，以保證網絡的安全。
(8) 業務管理功能SMF：完成對IN設備、業務、數據等的全部管理功能。
(9) 業務管理接入功能SMAF：為業務管理者提供對SMF進行操作的接口。
　　2) 功能實體之間的接口
智能網應用部分(INAP：Intelligent Network Application Part)是IN中各功能實體之間信息交互的標準協議，INAP又通過SS7的TCAP傳送， INAP作為TCAP的用戶部分位于SS7協議棧的第七層。
但目前，INAP只定義了SSF與SCF和SCF與SRF之間的接口規范，SCF之間和SCF與SDF、SMF等之間目前都采用專用內部接口。
　　3)  IN的呼叫模型

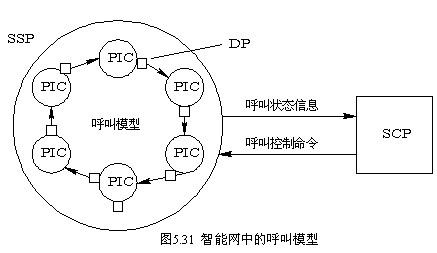

呼叫模型是SSP創建、保持、清理一個基本呼叫處理過程的一般表示，IN中的CCF實現了基本呼叫處理能力，與傳統交換機呼叫處理最大的不同在于CCF配備了檢測點機制，并且允許將一個正在處理的呼叫暫時掛起。其基本呼叫狀態模型如圖5.31所示，按照該模型實現的功能就是BCP。

呼叫模型由呼叫點(PIC:Point In Call)、檢測點(DP:Detection Point)、轉移過程和事件組成。
PIC表示一個呼叫從開始到結束的過程中一個動作或穩定狀態； DP位于兩個PIC之間，在這些點上BCP可以檢測到特定的呼叫事件，掛起當前呼叫，并能通過SSF向SCF發出相應的業務請求；轉移過程表示BCP從一個PIC到另一個PIC的正常流向；事件則引起這種轉移過程。
