摘要：通信專業四相絕對相移鍵控QPSK調制：可以看出QPSK信號可以表示為有兩個BPSK信號相加而成，因此，它可以用正交法產生。
4.3.1 四相絕對相移鍵控QPSK調制
1.調相法

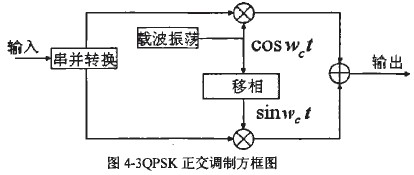

由式4-1可以看出QPSK信號可以表示為有兩個BPSK信號相加而成，因此，它可以用正交法產生。其調制器由兩個BPSK調制器組合而成，原理框圖如圖4-3所示，輸入的二進制信息序列經串并轉換及電平發生后，得到并行的雙極性二電平的同相分量I(t)和正交分量Q(t)。這兩個信號分別與載波cosm/和sinwrf相乘，即分別完成BPSK的調制過程，然后相加即可得到QPSK信號。
2.相位選擇法

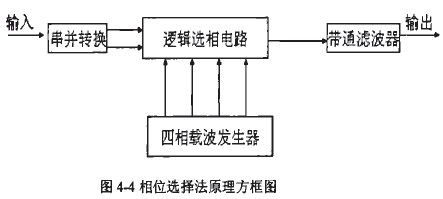

另外，根據信號的特點，MPSK也可以采用其它方法實現調制。圖4-4給出了QPSK的相位選擇法調制原理框圖。載波發生器預先分別產生初相等于QPSK信號的4種相位的載波，根據輸入的信息信號的不同的邏輯選擇電路每次選擇一種對應的載波作為輸出，然后經帶通濾波器濾除高頻分量即可得到QPSK信號。這種方法比較適用與載頻較高的場合。
