4.2 多進制數字頻率調制
多進制數字頻率調制簡稱多頻制。是2FSK方式的直接推廣。它用多個頻率的正弦振蕩分別表示不同的數字信息。

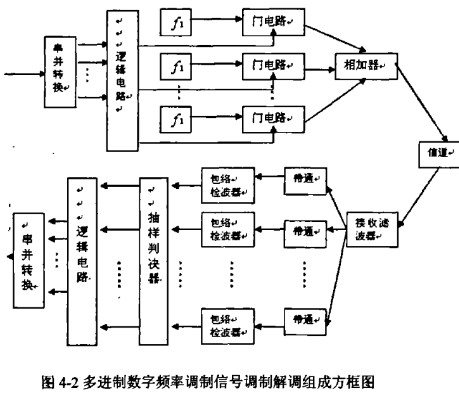

絕大多數的多頻制系統,可用圖4-2所示的組成方框表示。圖中,串/并轉換器和邏輯電路將一組組的輸入二進制碼(k個碼元組成一組)對應地轉換成有多種狀態的一個個的多進制碼(共n>=2k個狀態)。當某個組的二進制碼到來時,邏輯電路的輸出一方面接通某個門電路,讓相應的載頻發送出去;另一方面卻同時關閉其余所有的門電路。于是當一組組二進制碼元輸入時,經相加器組合輸出的便是一個多進制頻率調制的波形。多進制的解調部分由多個帶通濾波器包絡檢波器及一個抽樣判決器邏輯電路串/轉換器組成,各帶通濾波器的中心頻率分別時各個載頻。因而,當某一載頻到來時,只有一個帶通濾波器有信號及噪聲通過,其它帶通濾波器只有噪聲通過一抽樣判決器的任務就是在某個時刻比較所有包絡檢波器輸出的電壓,判決哪一路最大,也就是判決對方送來的是什么頻率,并選出最大者作為輸出,這個輸出相當于多進制的某一個碼元。邏輯電路把這個輸出譯成用k位二進制并行碼表示的m進制數,再經串/并變換成串行的二進制輸出信號,從而完成數字信號的傳輸。

圖4-2多進制數字頻率調制信號調制解調組成方框圖MFSK信號除了用上述分路濾波包絡檢測外,還可以采用分路濾波相干檢測。此時只需將圖4-2中的包絡檢波器去掉,換成相乘器及低通濾波器即可,各路相乘器需分別輸入不同的相干載波信號。
