4.3.5  通信樓綜合定時供給系統

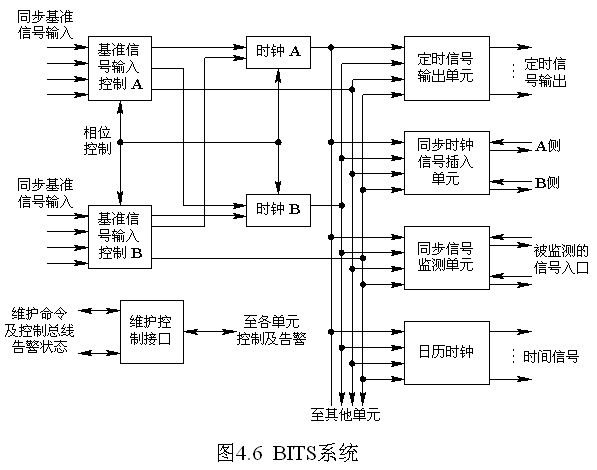

早期的數字同步網，用數字交換機的內部時鐘作為節點時鐘使用。隨著數字通信網的發展，通信樓內安裝的數字設備的種類和數量日益增加，所需要的基準定時信號的數量和類型也增多了，同時要求的時鐘性能指標也提高了，因此有必要在同步節點或通信設備較多以及通信網的重要樞紐，單獨設置時鐘系統，這就是通信樓綜合定時供給系統 (BITS)。其功能結構見圖4.6。

　　1．基準信號輸入控制單元
基準信號輸入控制單元應具有下列功能：
(1) 基準信號輸入控制單元應有兩個，一個為主用，一個為備用。主用發生故障時應能自動轉備用，維護工作需要時，應能人工控制轉備用。
(2) 基準信號輸入口一般為4個，可按ITU-T G.703建議的要求接2048 kb/s或2.048 MHz的信號，有的可根據需要配接5 MHz或其他類型外基準信號。
(3) 應能對輸入的基準信號預置優先順序。
(4) 具有監測輸入基準信號的功能，監測的項目包括信號中斷、幀失步、循環冗余校驗、雙極性破壞、告警指示及頻率偏差等。
(5) 用“多數選擇”的方法進行基準信號管理。對每個輸入信號進行比較，對合格的輸入信號進行多數選擇。對不合格(超出預先設定的閥值)的信號從參與多數選擇的信號中刪除。
(6) 部分或全部基準信號故障時應發出告警信號，全部不可用時應使時鐘進入保持方式，當輸入信號恢復正常后，時鐘應能重新輸入基準同步。
(7) 通過維護控制接口可進行遙控。
2．時鐘
(1) 時鐘應該有主用時鐘和備用時鐘，故障時主用時鐘應能自動轉備用時鐘，需要時可將主用時鐘人工轉備用時鐘。
(2) 按需要設置所需級別的時鐘，時鐘的性能要求應符合有關的技術規范。
(3) 通過相位控制，在輸入基準信號或時鐘轉換時，其輸出的相位變化應不超出規定的要求，并減小輸入相位變化對輸出相位的影響。
3．定時信號輸出
(1) 應能提供所需要的輸出信號，并有熱備用，一旦某個輸出信號發生故障即轉入備用。
(2) 如果需要，可以擴展輸出信號的數量和其他類型的信號。
4．同步時鐘信號插入單元
可以用本設備的頻率對輸入的2048 kb/s信號進行再定時，定時后再傳送。
5．同步信號監測單元
(1) 對接入此單元的信號應對下列性能進行監視：信號丟失、幀失步、循環冗余校驗、雙極性破壞等。
(2) 對某些參數，如最大時間間隔誤差(MTIE)、阿倫方差(AVAR)、時間方差(TVAR)等能進行測量，并能送出監測報告。
6．日歷時鐘
如果需要，可以產生日歷碼，輸出日歷時間信號。
7．維護與控制接口
為了能夠遙控及監測，BITS應有通信接口，能與運行支援系統(或網管系統)相連，對設備的運行狀態、告警及監測結果等自動輸出或按命令送出報告。
