　　1、基于VHDL語言的CPSK調制設計、仿真

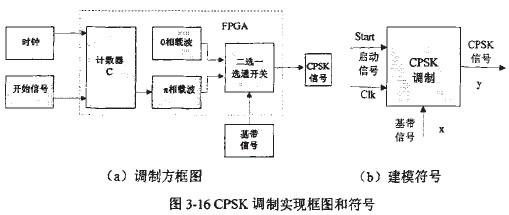

（1）設計實現框圖及符號
框圖和設計符號如圖3-16所示。CPSK調制器模型主要由計數器和二選一開關等組成。計數器用于對時鐘信號的分頻與計數，并輸出兩路相位相反的數字載波信號；在基帶信號的控制下，對兩路信號進行選通，輸出即為CPSK信號。

（2）2CPSK信號實現的VHDL程序（見附頁E）
（3）基于A(yíng)LTEREDA的2CPSK調制仿真結果
圖3-17所示為仿真結果。載波信號fl、f2通過時鐘分頻而得到（四分頻），且滯后系統時鐘一個elk;輸出信號y滯后載波信號一個elk,滯后系統時鐘兩個elk；fll、f22為測試方便而設。

2、2BPSK信號的解調

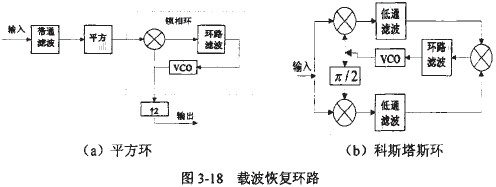

2CPSK信號的幅度是恒定的，解調方式必為相干解調。因?yàn)?CPSK信號是抑制載波的雙邊帶信號，不存在載波分量，所以必須通過非線性變換來產生載頻分量。方法常用兩種：一是圖3-18(a)所示的平方環；另一種是圖3-18(b)所示的科斯塔斯（Costas)環。

需要指出的是，在平方環和科斯塔斯環的鑒相曲線上，各點均是平衡點。鎖相環工作時可能鎖定在任何一個平衡點上。這就意味著恢復出來的載波可能和理想載波同相或反相。這種相位關系的不確定性（稱為0、π相位模糊問題），有可能使解調恢復的信號與原基帶信號極性完全相反，顯然這是數字通信中不能容忍的，改進的最有效方法就是將數字基帶信號進行差分編碼。

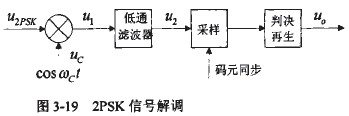

完整的2CPSK的解調電路如圖3-19所示。
