3.3 二進制相移鍵控信號（2PSK）
二進制數字調相是利用二進制數字基帶信號控制連續載波的相位，進行頻譜變換的過程。發送端要產生相位隨數字基帶信號變化的振蕩信號，接收端則把不同相位的載波還原成數字信號1或0。
根據載波相位表示數字信息的方式不同，數字調相分為絕對相移(PSK)和相對相移（DPSK)。
3.3.1 絕對相移(2BPSK）
所謂絕對調相，是利用載波的不同相位去直接傳送數字信息的一種方式。對二進制絕對調相，通常用0°和180°來分別代表0和1。其時域的表達式為
其中，七為雙極性二元碼。
1、PSK信號的產生

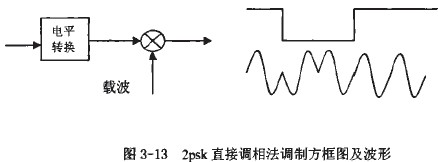

⑴直接調相法一用雙極性數字基帶信號與載波直接相乘。其原理圖及波形如圖3-13所示。

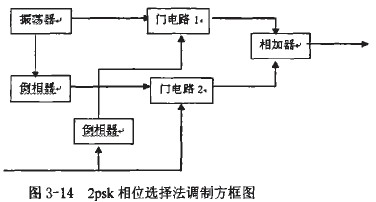

⑵相位選擇法一數字基帶信號控制門電路，選擇不同相位的載波輸出。其方框圖如圖3-14所示。此時x（t）通常是單極性的.時，門1通，門2閉；時，門2通，門1閉。

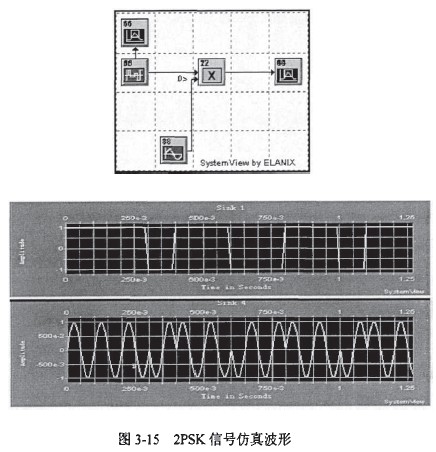

2、基于SystemView軟件的2PSK信號設計模型和仿真波形。
