基于VHDL語言的2FSK調制設計、仿真
終端與業務
責任編輯：bbxwhn
2013-11-05
摘要：分頻器1、2分別用于產生載頻f1、f2，然后在基帶信號的控制下通過選通開關。即當基帶信號為“1”時，選通載波f2；基帶信號為“0”時，選通載波設計思想見圖3-20。當開始信號為“1”時，進行FSK調制，ql對時鐘12分頻；q2對時鐘2分頻；基帶信號隨機產生。
3.2..3 基于VHDL語言的2FSK調制設計、仿真

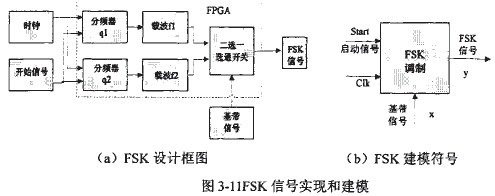

1、設計實現框圖和建模符號
分頻器1、2分別用于產生載頻f1、f2，然后在基帶信號的控制下通過選通開關。即當基帶信號為“1”時，選通載波f2；基帶信號為“0”時，選通載波設計思想見圖3-20。當開始信號為“1”時，進行FSK調制，ql對時鐘12分頻；q2對時鐘2分頻；基帶信號隨機產生。
2、基于VHDL語言的2FSK調制程序（見附頁D)

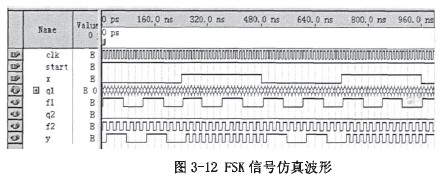

3、基于ALTEREDA的FSK調制仿真結果（見圖3-12)
