通信工程師終端與業務二進制幅移鍵控信號
終端與業務
責任編輯：wmjxb
2013-11-05
摘要：通信工程師終端與業務二進制幅移鍵控信號：在幅移鍵控中，載波幅度是隨著者調制信號而改變的。二進制幅移鍵控方式是數字調制中出現最早的，也是最簡單的。一種最簡單的形式是載波在二進制調制信號1或0控制下通或斷，這種二進制幅度鍵控方式稱為通一斷鍵控（00K)。
3.1 二進制幅移鍵控信號（2ASK)

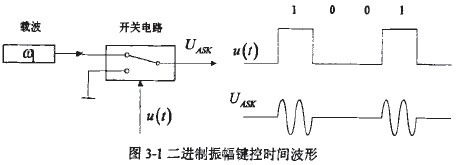

在幅移鍵控中，載波幅度是隨著者調制信號而改變的。二進制幅移鍵控方式是數字調制中出現最早的，也是最簡單的。一種最簡單的形式是載波在二進制調制信號1或0控制下通或斷，這種二進制幅度鍵控方式稱為通一斷鍵控（00K)。具體實現原理框圖及鍵控信號的輸出波形如圖3-1表示。
3.1.1 ASK調制方法
ASK調制有兩種實現方法：模擬乘法器實現法和數字鍵控法。
1.乘法器實現法

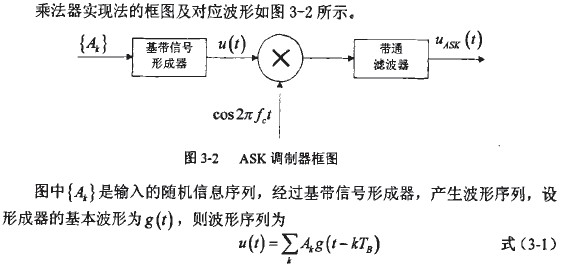

乘法器實現法的框圖及對應波形如圖3-2所示。
式中，Tb為碼元寬度；Ak次是第K個輸入隨機信息。乘法器用來進行頻譜搬移，乘法器后的帶通濾波器用來濾除高頻諧波和低頻干擾。帶通濾波器的輸出就是振幅鍵控信號，用Uask（t）表示。乘法器常采用環形調制器。在頻域，ASK調制就是將基帶信號的頻譜搬移到載波頻率位置上，其帶寬等于基帶信號帶寬的兩倍。
2.鍵控實現法

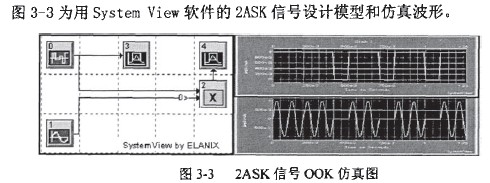

二進制ASK信號又可稱為通-斷控制信號（00K)。故實現方法可用一個電子開圖3-3為用System View軟件的2ASK信號設計模型和仿真波形。
