4.3  網同步技術

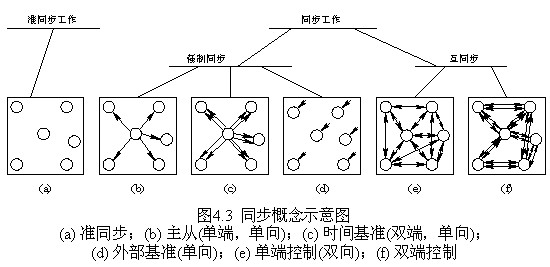

網同步技術可分為兩大類：準同步和同步。同步又有主從同步和互同步之分，它們又可分成各種不同的實施方法。同步的概念可用圖4.3來加以說明。圖中的圓圈代表網中的各交換節點，線條和箭頭代表網中控制的來源和方向。交換節點中的同步控制信號來自線條中的時鐘信號和節點本地時鐘信號之間的相位差值，或者直接來自線條中的控制信號。

不同的同步技術對節點時鐘的控制將采用不同的方法。
　　(1) 單向控制：對同步的控制僅在傳輸鏈路的一個方向上進行，或者說僅對鏈路的一側有效，如圖4.3(b)、(c)、(d)所示。強制同步都是單向控制的。主從同步是網中指定一個主時鐘節點，所有其他從時鐘節點都受主時鐘節點的控制；時間基準分配是從節點都接受時間基準的同步控制；外部基準是利用通信網外的基準時鐘來控制網中所有的節點。
　　(2) 雙向控制：網同步的控制在傳輸鏈路的兩個方向上都使用，也就是鏈路兩側都受到控制。互同步方法中節點之間的控制是雙向的，如圖4.3(e)、(f)所示。
　　(3) 單端控制：節點時鐘的同步控制信號來自輸入時鐘信號和本地時鐘信號的差值，也就是來自節點的本端。圖4.3(b)的主從同步必然是單端的，圖4.3(e)所示為單端互同步方式。
(4) 雙端控制：節點時鐘的同步控制信號除來自本端輸入時鐘信號和本地時鐘的相位差值外，還將發送時鐘信號對端所得到的相位差值通過線路傳送到本端作為控制信號。因為控制信號利用了兩端的相位差值，所以稱為雙端控制。雙端技術可以抵消傳輸鏈路時延變化的影響，提高網絡的同步質量，時間基準分配和雙端互同步方式都采用了雙端控制，如圖4.3(c)和所示。圖中除時鐘信號傳送線外，多了一條控制信號的傳送線。
