1．局間定時分配
局間定時分配是指在同步網節點間的定時傳遞。
根據同步網結構，局間定時傳遞采用樹狀結構，通過定時鏈路在同步網節點間，將來自基準鐘的定時信號逐級向下傳遞。上游時鐘通過定時鏈路將定時信號傳遞給下游時鐘。下游時鐘提取定時，濾除傳輸損傷，重新產生高質量信號提供給局內設備，并再通過定時鏈路傳遞給它的下游時鐘。
目前采用的定時鏈路主要有兩種：PDH定時鏈路和SDH定時鏈路。
1)  PDH定時鏈路
傳統的同步網建立在PDH環境下，采用PDH的2 Mb/s通道傳遞同步網定時信號，定時鏈路包括2 Mb/s專線和2 Mb/s業務線。
傳輸系統對2 Mb/s信號進行正碼速調整，比特復接至高次群(8 Mb/s、34 Mb/s、140 Mb/s等)，通過PDH線路系統傳遞下去。傳輸設備不受該2 Mb/s時鐘同步。因此，傳輸系統所引入的抖動和漂移損傷較小，PDH傳輸設備的2 Mb/s通道適合傳送同步網定時。同時，由于在同步網節點間無傳輸系統時鐘介入，當定時鏈路發生故障時，下游時鐘可以迅速發現故障，進入保持工作狀態或倒換到備用參考定時信號，即可以很快地進行定時恢復。
PDH傳遞同步網定時的特點如下：
(1)  PDH系統對同步網定時損傷小，適合長距離傳遞定時。
(2)  PDH傳輸網結構多為樹型，定時鏈路的規劃設計簡單。
(3) 當定時鏈路發生故障時，便于定時恢復。
2)  SDH定時鏈路
SDH定時鏈路是指利用SDH傳輸鏈路傳送同步網定時。
與PDH定時鏈路不同，由于SDH采用指針調整技術，2 Mb/s支路信號不適于傳遞同步網定時，一般采用STM-N信號傳遞定時。在定時鏈路始端的SDH 網元通過外時鐘信號輸入口接收同步網定時，并將定時信號承載到STM-N上。在SDH系統內，STM-N信號是同步傳輸的，SDH網元時鐘接收線路信號定時，并為發送的線路信號提供定時。特殊情況下經過再定時處理的2 Mb/s信號可以在局部范圍內傳遞定時，大規模使用前，必須解決時延問題。
采用SDH系統傳遞同步網定時信號時，SDH網元時鐘將串入到定時鏈路中，這樣SDH網元時鐘和傳輸鏈路成為同步網的組成部分。
在SDH定時鏈路上， 除了包括定時信號的傳遞， 還包括同步狀態信息(SSM：Synchronization Status Message)的傳遞。SSM用于傳遞定時信號的質量等級。同步網中的節點時鐘通過對SSM的解讀獲得上游時鐘等級信息后，可對本節點時鐘進行相應操作(例如跟蹤倒換或轉入保持狀態)。
在STM-N接口中，復用段開銷S1字節的第5、6、7、8 bit定義了不同的時鐘質量等級，見表4.1。在2048 kb/s接口，采用奇幀TS0的第5～8 bit承載SSM信息。2048 kb/s接口的復幀結構見表4.2，其SSM信息的定義同表4.1。

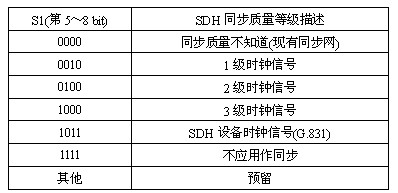

表4.1  STM-N接口的SSM編碼

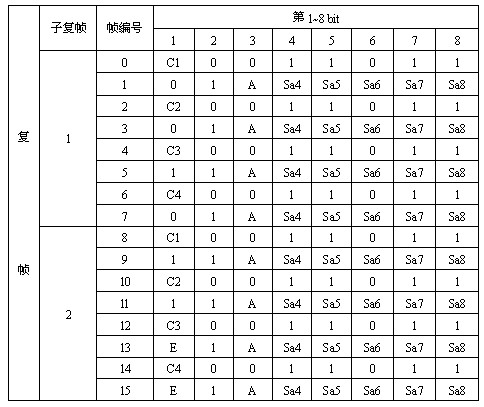

表4.2  2048 kb/s接口CRC-4復幀結構

另外，由于SDH網復雜的網絡結構和靈活的網絡保護功能，使定時鏈路的規劃設計變得復雜，同時給定時鏈路的恢復帶來一些困難。因此采用SDH網傳送同步定時信號要注意：
(1)  SDH網多采用環形結構，當上游定時鏈路故障時，會出現高級時鐘受低級時鐘同步的現象。
(2) 當同步網定時鏈路規劃不合理，或定時參考信號的來源及時鐘信號等級不明時，會在同步網內形成定時環。
(3)  ITU-T 標準規定，基準定時鏈路上SDH網元時鐘個數不能超過60個。這樣定時傳遞距離就會受到限制。
