3.6.4  信令網管理實例
1．同一鏈路組內的倒換

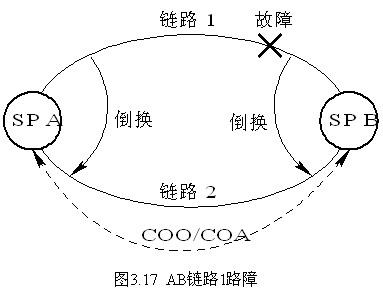

圖3.17中，信令點A和B之間的信令鏈路屬于同一信令鏈路組。正常情況下，兩條鏈路各承擔50%的信令業務。當鏈路1故障，全部業務由鏈路2傳送，網絡管理過程如下。

‘

信令點A發現鏈路1故障后，A經鏈路2向B送COO，B同意倒換就送回COA，這樣A和B之間原來經鏈路1傳送的信令就倒換到鏈路2上了。

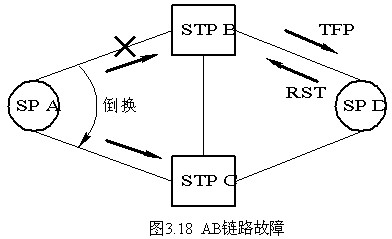

　　2．信令點與信令轉接點之間鏈路故障
(1)  A倒換。執行延時倒換，將AB鏈路的業務倒換到AC上。
(2)  B點發傳送禁止TFP(A)至 D，通知 D點所發目的地為A的信令業務不能經 B轉接。D執行強制重選，將DB鏈路的業務換到DC上。
(3)  D點收到B送來的TFP(A)后，每隔30秒鐘向B發送一次RST(A)，直到可通過B轉接目的地為A的業務為止。
若AB鏈路恢復，則網絡管理過程如下：
(1)  B向D發送允許傳遞TFA(A)，D停發至B點的RST(A)，D執行受控重選，將DC鏈路的業務換回到DB上。
(2)  A倒回。

3．信令點再啟動

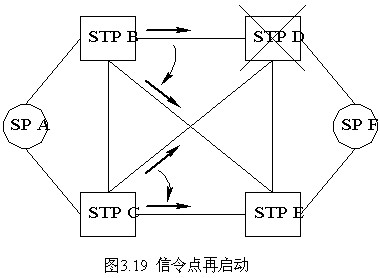

如圖3.19所示，若信令轉接點D故障，D不可用意味著 BD、CD、ED、FD全部故障。則：
(1)  F倒換。由于F點沒有通路向 D發送COO，故 F向 E發 COO，執行延時倒換，將FD倒換至FE上。
(2)  B點向A、C分別發送TFP(D)，A、C點執行強制重選路由程序。同時，A、C收到B發來的TFP(D)后，要定期向B發送RST(D)。
(3) 同上，C點向A、B兩點發送TFP(D)， A、B執行強制重選路由程序，并定期向 C發送RST(D)。
(4)  E點向B、C、F廣播發送 TFP(D)，B、C、F向E點定期發送 RST(D)。

若D點恢復，則：
(1)  D向 B、C、E、F發信令點再啟動消息TRA。
(2)  B、C、E、F向D點發送信令點再啟動消息TRA，使D點重新恢復路由數據。
(3)  F執行延時倒回。
(4)  E向B、C、F發TFA(D)，B向A、C發TFA(D)，C向A、B發 TFA(D)。
(5)  B、C執行受控重選路由程序，將BE恢復到BD，CE恢復到CD。
(6)  B、A、C、F停發RST(D)。
