1．我國信令網的基本結構
我國地域廣闊、交換局多，根據我國網絡的實際情況，確定信令網采用三級結構。第一級是信令網的較高級，稱高級信令轉接點HSTP；第二級是低級信令轉接點LSTP；第三級為信令點。
第一級HSTP設在各省、自治區及直轄市，成對設置，負責轉接它所匯接的第二級LSTP和第三級 SP的信令消息。第二級LSTP設在地級市，成對設置，負責轉接它所匯接的第三級SP的信令消息。第三級 SP是信令網傳送各種信令消息的源點或目的地點，各級交換局、運營維護中心、網管中心和單獨設置的數據庫均分配一個信令點編碼。

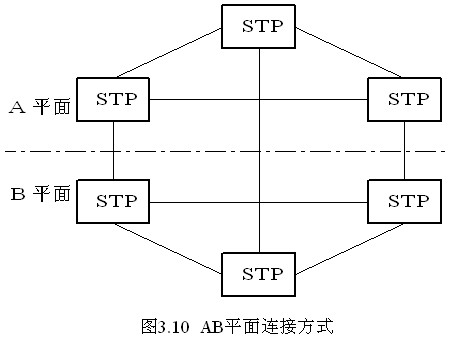

第一級HSTP間采用AB平面連接方式。它是網狀連接方式的簡化形式，如圖3.10所示。A和B平面內部各個HSTP網狀相連，A 和B平面間成對的HSTP相連。在正常情況下，同一平面內的STP間連接不經過STP轉接，只是在故障的情況下需要經由不同平面間的STP連接時，才經過STP轉接。這種連接方式對于第一水平級需要較多STP的信令網是比較節省的鏈路連接方式。但是由于兩個平面間的連接比較弱，因而從第一水平級的整體來說。可靠性比網狀連接時略有降低。但只要采取一定的冗余措施，也是完全可以的。

第二級LSTP至LSTP和未采用二級信令網的中心城市本地網中的第三級SP至LSTP間的連接方式采用分區固定連接方式。大、中城市兩級本地信令網的 SP至 LSTP可采用按信令業務量大小連接的自由連接方式，也可采用分區固定連接方式。
分區固定連接方式是指本信令區內的信令點必須連接至本信令區的兩個信令轉接點，采用準直聯工作方式。在工作中，本信令區內一個信令轉接點故障時，它的信令業務負荷全部倒換至本信令區內的另一個信令轉接點。如果出現兩個信令轉接點同時故障，則會全部中斷該信令區的業務。
自由連接方式是隨機地按信令業務量大小自由連接的方式。其特點是本信令區內的信令點可以根據它至各個信令點的業務量的大小自由連至兩個信令轉接點(本信令區的或另外信令區的)。按照這種連接方式，兩個信令區間的信令點可以只經過一個信令轉接點轉接。另外，當信令區內的一個信令轉接點故障時，它的信令業務負荷可能均勻地分配到多個信令轉接點上，即使兩個信令轉接點同時故障，也不會全部中斷該信令區的信令業務。
顯然，自由連接方式比固定連接方式無論在信令網的設計方面，還是信令網的管理方面都要復雜得多。但自由連接方式確實大大地提高了信令網的可靠性。特別是近年來隨著信令技術的發展，上述的技術問題也逐步得到解決，因而不少在建造本國信令網時，大多采用了自由連接方式。
