　　3.3  No.7信號單元格式和信令系統結構
3.3.1  信號單元的種類和格式
No.7信令方式采用不等長信號單元的形式來傳送各種信令信息。

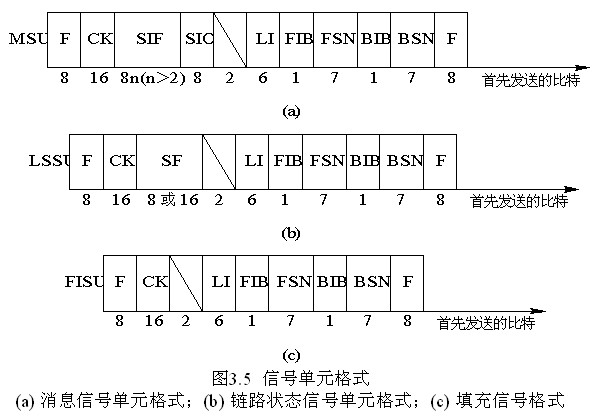

為適應信令網中各種信令信息的傳送要求，No.7信令方式在MTP第二級規定了三種基本的信號單元格式。它們是消息信號單元(MSU：Message Signal Unit)、鏈路狀態信號單元(LSSU：Link Status Signal Unit)和填充信號單元(FISU：Fill-in Signal Unit)。
消息信號單元用于傳送各用戶部分的消息、信令網管理消息及信令網測試和維護消息。
鏈路狀態信號單元用于提供鏈路狀態信息，以便完成信令鏈路的接通、恢復等控制。
填充信號單元是當信令鏈路上沒有消息信號單元或鏈路狀態信號單元傳遞時發送的用以維持信令鏈路正常工作的、起填充作用的信號單元。

1．標志符(F：Flag)
標志符也稱標記符、分界符。每個信號單元的開始和結尾都有一個標志符。在信號單元的傳輸中，每一個標志符標志著上一個信號單元的結束，下一個信號單元的開始。因此，在信號單元中的分界識別中，找到了信息流中的開始和結尾的標志符，就界定了一個信號單元。
除了信號單元的分界作用外，在信令鏈路超負荷的情況下，還可以在信號單元之間插入若干個標志符，以取消控制，減輕負荷。
2．前向序號(FSN：Forward Sequence Number)
前向序號表示被傳遞的消息信號單元的序號，長為7個比特。在發送端，每個被傳送的消息信號單元都分配一個前向序號, 并按0～127順序連續循環編號。在接收側，根據該序號檢測MSU是否失序、錯序。
3．前向指示語比特(FIB：Forward Indicator Bit)
前向指示語比特占用1個比特。它在消息信號單元的重發程序中使用。在無差錯工作期間，它具有與收到的后向指示比特相同的狀態。當收到的后向指示比特(BIB)反轉時，說明請求重發。信令終端在重發消息信號單元時，也將改變前向指示比特的值(由“1”變為“0”或由“0”變為“1”)，并與后向指示比特值保持一致，直到再次收到請求重發，后向指示比特變化為止。

4．后向序號(BSN：Backward Sequence Number)
后向序號表示被證實的消息信號單元的序號。它是接收端向發送端回送的已正確接收的消息信號單元的序號。
當請求重發時，BSN+1指出開始重發的序號。
5．后向指示語比特(BIB：Backward Indicator Bit)
后向指示語比特用于對收到的錯誤的信號單元提供重發請求。若收到的消息信號單元正確, 則在發送新的信號單元時其值保持不變；若收到的消息信號單元有錯誤，則該比特反轉(即由“0”變為“1”，或由“1”變為“0”)發送，要求對端重發有錯誤的消息信號單元。
6．長度指示語(LI：Length Indication)
長度指示語用來指示位于長度指示碼8位位組之后和檢驗比特(CK)之前8位位組(即字節)數目，以區別三種信號單元。
如下為三種形式信號單元的長度指示碼
長度指示碼LI=0為填充信號單元；
長度指示碼LI=l或2為鏈路狀態信號單元；
長度指示碼 LI＞2為消息信號單元。
7．校驗位(CK：Check bit)
校驗位用于信號單元差錯檢測，由16個比特組成。
上述介紹的7個字段，是三種信號單元中共同設置的。
8．狀態字段(SF：Status Filed)
狀態字段是鏈路狀態信號單元(LSSU)中特有的字段，用來表示信令鏈路的狀態。
SF字段的長度可以是一個8位位組(8位)或兩個8位位組(16位)。
9．業務信息八位位組(SIO：Service Information Octet)
業務信息8位位組字段是消息信號單元特有的字段。由業務指示語(SI：Service Indicator)和子業務字段(SSF：SubService Filed)兩部分組成。該字段長8 bit，業務指示語和子業務字段各占4 bit。
SI用來指示所傳送的消息屬于哪一個指定的用戶部分。在信令網的消息傳遞部分，消息處理功能將根據SI指示，把消息分配給某一指定的用戶部分。
SSF高2位為網絡指示語，低2位為目前備用。網絡指示語用來區分所傳遞的消息的網絡性質是屬于國際信令網消息還是國內信令網消息。
10．信令信息字段(SIF：Signaling Information Field)
SIF的長度可變。各用戶部分處理的信令信息和信令網的管理信息是消息信號單元格式中的信號信息字段。
