　　2.4.2  OTN的分層結構

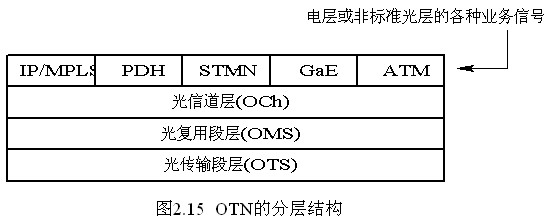

OTN是在傳統SDH網絡中引入光層發展而來的，其分層結構如圖2.15所示。光層負責傳送電層適配到物理媒介層的信息，在ITU-T G.872建議中，它被細分成三個子層，由上至下依次為：光信道層(OCh：Optical Channel Layer)、光復用段層(OMS：Optical Multiplexing Section Layer)、光傳輸段層(OTS：Optical Transmission Section Layer)。相鄰層之間遵循OSI參考模型定義的上、下層間的服務關系模式。
1．光信道層
OTN很重要的一個設計目標就是要將類似SDH/SONet網絡中基于單波長的OMAP(Operations、Administration、Maintenance and Provision)功能引入到基于多波長復用技術的光網絡中，OCh就是為實現這一目標而引入的。它負責為來自電復用段層的各種類型的客戶信息選擇路由、分配波長，為靈活的網絡選路安排光信道連接，處理光信道開銷，提供光信道層的檢測、管理功能，并在故障發生時，它還支持端到端的光信道(以波長為基本交換單元)連接，在網絡發生故障時，執行重選路由或進行保護切換。

2．光復用段層
光復用段層是保證相鄰的兩個DWDM設備之間的DWDM信號的完整傳輸的，為波長復用信號提供網絡功能。該段層功能主要包括：為支持靈活的多波長網絡選路重新配置光復用段功能；為保證DWDM光復用段適配信息的完整性進行光復用段開銷的處理；光復用段的運行、檢測、管理等功能。

　　3 光傳輸層

光傳輸層為光信號在不同類型的光纖介質上(如 G.652、G.655等)提供傳輸功能，同時實現對光放大器和光再生中繼器的檢測和控制等功能。例如，通常會涉及功率均衡問題、EDFA增益控制、色散的積累和補償等問題。
在圖2.16中描述了OTN各分層之間的相互關系，其中OCh層為來自電層的各類業務信號提供以波長為單位的端到端的連接；OMS層實現多個OCh層信號的復用、解復用；OTS層解決光信號在特定光介質上的物理傳輸問題，各層之間形成Client/Server形式的服務關系。一個OCh層由多個OMS層組成，一個OMS層又由多個OTS層組成。底層出現故障，相應的上層必然會受到影響。
