　　2.3.3  SDH傳送網的分層模型

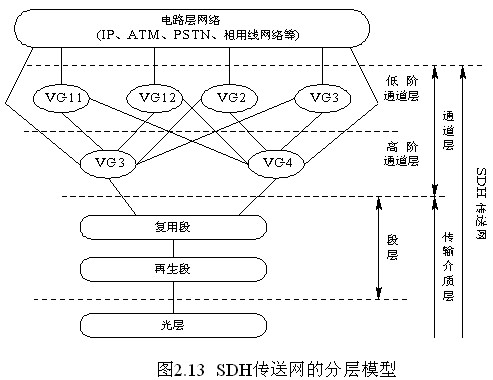

如果將分組交換機、電話交換機、無線終端等看作業務節點，傳送網的角色則是將這些業務節點互連在一起，使它們之間可以相互交換業務信息，以構成相應的業務網。然而對于現代高速大容量的骨干傳送網來說，僅僅在業務節點間提供鏈路組是遠遠不夠的，健壯性、靈活性、可升級性和經濟性是其必須滿足的。為實現上述目標，SDH傳送網按功能分為兩層：通道層和傳輸介質層，如圖2.13所示。

1．通道層
通道層負責為一個或多個電路層提供透明通道服務，它定義了數據如何以合適的速度進行端到端的傳輸，這里的“端"指通信網上的各種節點設備。
通道層又分為高階通道層(VC-3，VC-4)和低階通道層(VC-2，VC-11，VC-12)。通道的建立由網管系統和交叉連接設備負責，它可以提供較長的保持時間，由于直接面向電路層，SDH簡化了電路層交換，使傳送網更加靈活、方便。
2．傳輸介質層
傳輸介質層與具體的傳輸介質有關，它支持一個或多個通道，為通道層網絡節點(例如DXC)提供合適的通道容量，一般用STM-N表示傳輸介質層的標準容量。
傳輸介質層又分為段層和光層。而段層又分為再生段層和復用段層。再生段層負責在點到點的光纖段上生成標準的SDH幀，它負責信號的再生放大，不對信號做任何修改。多個再生段構成一個復用段，復用段層負責多個支路信號的復用、解復用，以及在SDH層次的數據交換。光層則是定義光纖的類型以及所使用接口的特性的，隨著WDM技術和光放大器、光ADM、光DXC等網元在光層的使用，光層也像段層一樣分為光復用段和光再生段兩層。
