　　1．STM凈負荷的結構
1)  VC的含義
為使STM凈負荷區可以承載各種速率的同步或異步業務信息，SDH引入了虛容器VC結構，一般將傳送VC的實體稱為通道。VC可以承載的信息類型沒有任何限制，目前主要承載的信息類型有PDH幀、ATM信元、IP分組、LAN分組等。換句話說，任何上層業務信息必須先裝入一個滿足其容量要求的VC，然后才能裝入STM凈負荷區，通過SDH網絡傳輸。
VC由信息凈負荷(Container)和通道開銷(POH)兩部分組成。POH在SDH網的入口點被加上，在SDH網的出口點被除去，然后信息凈負荷被送給最終用戶，而VC在SDH網中傳輸時則保持完整不變。通過POH、SDH傳輸系統可以定位VC中業務信息凈負荷的起始位置，因而可以方便靈活地在通道中的任一點進行插入和提取，并以VC為單位進行同步復用和交叉連接處理，以及評估系統的傳輸性能。

VC分為高階VC(VC-3，VC-4)和低階VC(VC-2，VC-11，VC-12)。

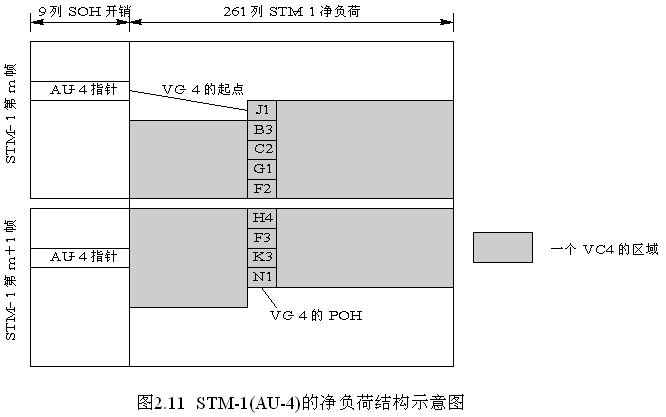

要說明的是，VC中的“虛”有兩個含義：一是VC中的字節在STM幀中并不是連續存放的，這可以提高凈負荷區的使用效率，同時這也使得每個VC的寫入和讀出可以按周期的方式進行；二是一個VC可以在多個相鄰的幀中存放，即它可以在一個幀開始而在下一幀結束，其起始位置在STM幀的凈負荷區中是浮動的。
2)  STM凈負荷的組織
為增強STM凈負荷容量管理的靈活性，SDH引入了兩級管理結構：管理單元(AU:Administrative Unit)和支路單元(TU：Tributary Unit)。
AU由AU-PTR和一個高階VC組成，它是在骨干網上提供帶寬的基本單元，目前AU有兩種形式，即AU-4和AU-3。AU也可以由多個低階VC組成，此時每個低階VC都包含在一個TU中。
TU由TU-PTR和一個低階VC組成，特定數目的TU根據路由編排、傳輸的需要可以組成一個TUG(TU Group)。目前TU有TU-11、TU-12、TU-2、TU-3等四種形式，TUG不包含額外的開銷字節。類似的，多個AU也可以構成一個AUG以用于高階STM幀。
實際上我們看到，AU和TU都是由兩部分組成的：固定部分+浮動部分。固定部分是指針，浮動部分是VC，通過指針可以輕易地定位一個VC的位置。VC是SDH網絡中承載凈負荷的實體，也是SDH層進行交換的基本單位，它通常在靠近業務終端節點的地方創建和刪除。

2．SDH的復用映射結構

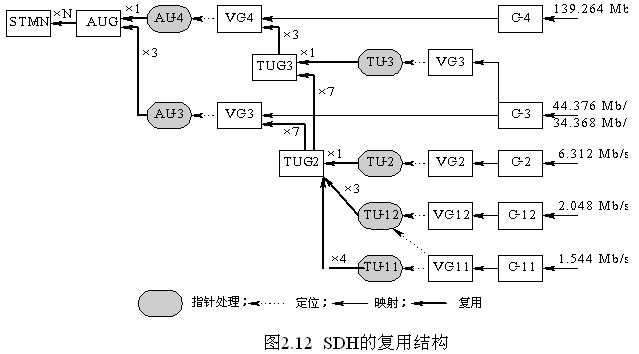

SDH的一般復用映射結構如圖2.12所示。各種信號復用到STM幀的過程分為以下三個步驟：

(1) 映射(Mapping)：在SDH網的入口處，將各種支路信號通過增加調整比特和POH適配進VC的過程。
(2) 定位(Aligning)：利用POH進行支路信號的頻差相位的調整，定位VC中的第一個字節。
(3) 復用(Multiplexing)：將多個低階通道層信號適配進高階通道層或是將多個高階通道層信號適配進復用段的過程，復用以字節間插方式完成。
