2.3.2  幀結構
1．整體結構
SDH幀結構是實現SDH網絡功能的基礎，為便于實現支路信號的同步復用、交叉連接和SDH層的交換，同時使支路信號在一幀內的分布是均勻的、有規則的和可控的，以利于其上、下電路。SDH幀結構與PDH一樣，也以125 μs為幀同步周期，并采用了字節間插、指針、虛容器等關鍵技術。

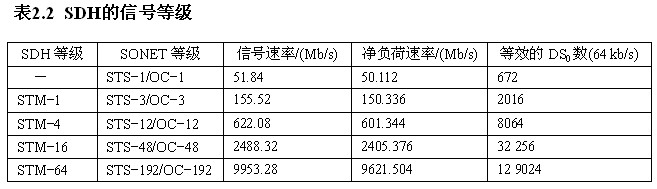

SDH系統中的基本傳輸速率是STM-1(Synchronous Transport Module-1,155.520 Mb/s)，其他高階信號速率均由STM-1的整數倍構造而成，例如 STM-4(4×STM-1=622.080 Mb/s)，STM-16(4×STM-4=2488.320 Mb/s)等。
這里以STM-1為例介紹其幀格式。高階信號均以STM-1為基礎，采用字節間插的方式形成，其幀格式是以字節為單位的塊狀結構。STM-1由9行、270列字節組成，STM-N則由9行、270×N列字節組成。STM-N幀的傳送方式與我們讀書的習慣一樣，以行為單位，自左向右，自上而下依次發送，圖2.9是STM-1的幀格式示意圖。

每個STM幀由段開銷SOH(Section Overhead)、管理單元指針(AU-PTR:Administrative Unit Pointer)和 STM凈負荷(Payload)三部分組成。
段開銷用于SDH傳輸網的運行、維護、管理和指配(OAM&P),它又分為再生段開銷(Regenerator SOH)和復用段開銷(Multiplexor SOH)，它們分別位于SOH區的1～3行和5～9行。段開銷是保證STM凈負荷正常靈活地傳送必須附加的開銷。
STM凈負荷是存放要通過STM幀傳送的各種業務信息的地方，它也包含少量用于通道性能監視、管理和控制的通道開銷POH(Path Overhead)。
管理單元指針AU-PTR則用于指示STM凈負荷中的第一個字節在STM-N幀內的起始位置，以便接收端可以正確分離STM凈負荷，它位于RSOH和MSOH之間，即STM幀第4行的1～9列。
