1．光纖
近年來，通信領域最重要的技術突破之一就是光纖通信系統的發展，光纖是一種很細的可傳送光信號的有線介質，它可以用玻璃、塑料或高純度的合成硅制成。目前使用的光纖多為石英光纖，它以純凈的二氧化硅材料為主，為改變折射率，中間摻有鍺、磷、硼、氟等。

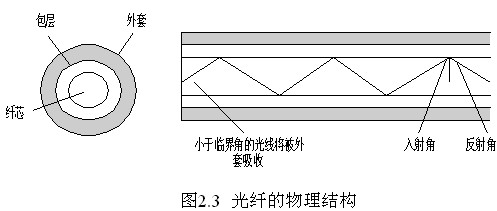

光纖也是一種同軸性結構，由纖芯、包層和外套三個同軸部分組成，其中纖芯、包層由兩種折射率不同的玻璃材料制成，利用光的全反射可以使光信號在纖芯中傳輸, 包層的折射率略小于纖芯，以形成光波導效應，防止光信號外溢。外套一般由塑料制成，用于防止濕氣、磨損和其他環境破壞。其物理結構如圖2.3所示。

(1) 大容量。光纖系統的工作頻率分布在1014～1015Hz范圍內，屬于近紅外區，其潛在帶寬是巨大的。目前10 Tb/s/100 km的實驗系統已試驗成功，通過密集波分復用(DWDM)在一根光纖上實現40 Gb/s/200 km傳輸的實際系統已經在電信網上廣泛使用，相對于同軸電纜的幾百兆比特/每秒每千米和雙絞線的幾兆比特每秒/幾千米，光纖比銅導線介質要優越的多。
(2) 體積小、重量輕。與銅導線相比，在相同的傳輸能力下，無論體積還是重量，光纖都小得多，這在布線時有很大的優勢。
(3) 低衰減、抗干擾能力強。光纖傳輸信號比銅導線衰減小得多。目前，在1310 nm波長處光纖每千米衰減小于0.35 dB，在1550 nm波長處光纖每千米衰減小于0.25 dB。并且由于光纖系統不受外部電磁場的干擾，它本身也不向外部輻射能量，因此信號傳輸很穩定，同時安全保密性也很好。
光纖分為多模光纖(MMF)和單模光纖(SMF)兩種基本類型。多模光纖先于單模光纖商用化，它的纖芯直徑較大，通常為50 μm或62.5 μm，它允許多個光傳導模式同時通過光纖，因而光信號進入光纖時會沿多個角度反射，產生模式色散，影響傳輸速率和距離。多模光纖主要用于短距低速傳輸，比如接入網和局域網，一般傳輸距離應小于2 km。
單模光纖的纖芯直徑非常小，通常為4～10 μm, 在任何時候，單模光纖只允許光信號以一種模式通過纖芯。與多模光纖相比，它可以提供非常出色的傳輸特性，為信號的傳輸提供更大的帶寬，更遠的距離。目前長途傳輸主要采用單模光纖。在ITU-T的最新建議G.652、G.653、G654、G.655中對單模光纖進行了詳細的定義和規范。
另外，為確保光纖施工過程中連接器、焊接器，以及各類光纖施工工具的相互兼容，國際標準的包層直徑為125 μm，外套直徑為245 μm。
在光脈沖信號傳輸的過程中，所使用的波長與傳輸速率、信號衰減之間有著密切的關系。通常采用的光脈沖信號的波長集中在某些波長范圍附近，這些波長范圍習慣上又稱為窗口，目前常用的有850 nm、1310 nm和1550 nm為中心的三個低損耗窗口，在這三個窗口中，信號具有最優的傳輸特性。在局域網中較常采用850 nm，而在長距離和高速率的傳輸條件下的城域網和長途網中均采用1550 nm波長。
