1.1.4  通信網的拓撲結構
1．網狀網

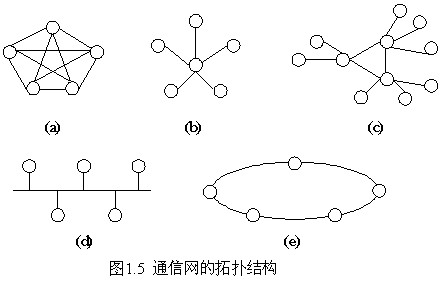

網狀網的結構如圖1.5(a)所示。它是一種完全互連的網，網內任意兩節點間均由直達線路連接，N個節點的網絡需要N(N-1)/2條傳輸鏈路。其優點是線路冗余度大，網絡可靠性高，任意兩點間可直接通信；缺點是線路利用率低，網絡成本高，另外網絡的擴容也不方便，每增加一個節點，就需增加N條線路。

網狀結構通常用于節點數目少，又有很高可靠性要求的場合。
2．星型網
星型網的結構如圖1.5(b)所示。星型網又稱輻射網，該結構與網狀網相比，增加了一個中心轉接節點，其他節點都與轉接節點有線路相連。N個節點的星型網需要N-1條傳輸鏈路。其優點是降低了傳輸鏈路的成本，提高了線路的利用率；缺點是網絡的可靠性差，一旦中心轉接節點發生故障或轉接能力不足時，全網的通信都會受到影響。
通常在傳輸鏈路費用高于轉接設備，可靠性要求又不高的場合，可以采用星型結構，以降低建網成本。
3．復合型網
復合型網的結構如圖1.5(c)所示。它是由網狀網和星型網復合而成的。它以星型網為基礎，在業務量較大的轉接交換中心之間采用網狀網結構，因而整個網絡結構比較經濟，且穩定性較好。
由于復合型網絡兼具了星型網和網狀網的優點，因此目前在規模較大的局域網和電信骨干網中廣泛采用分級的復合型網絡結構，但應注意在設計時要以轉接設備和傳輸鏈路的總費用最小為原則。
4．總線型網
總線型網的結構如圖1.5(d)所示。它屬于共享傳輸介質型網絡，總線型網中的所有節點都連至一個公共的總線上，任何時候只允許一個用戶占用總線發送或接送數據。該結構的優點是需要的傳輸鏈路少，節點間通信無需轉接節點，控制方式簡單，增減節點也很方便；缺點是網絡服務性能的穩定性差，節點數目不宜過多，網絡覆蓋范圍也較小。
總線結構主要用于計算機局域網、電信接入網等網絡中。
