3.4  二纖單向通道保護環

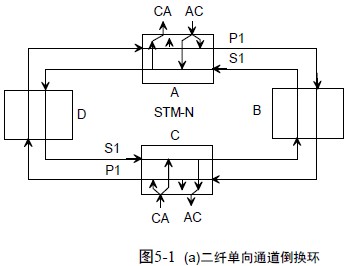

二纖通道保護環由兩根光纖組成兩個環，其中一個為主環—S1；一個為備環—P1。兩環的業務流向一定要相反，通道保護環的保護功能是通過網元支路板的“并發選收”功能來實現的，也就是支路板將支路上環業務“并發”到主環S1、備環P1 上，兩環上業務完全一樣且流向相反，平時網元支路板“選收”主環下支路的業務，如圖5-4(a)所示。
若環網中網元A 與C 互通業務，網元A 和C 都將上環的支路業務“并發”到環S1 和P1 上，S1 和P1 上的所傳業務相同且流向相反——S1 逆時針，P1 為順時針。在網絡正常時，網元A和C 都選收主環S1 上的業務。那么A 與C 業務互通的方式是A 到C 的業務經過網元D 穿通，由S1 光纖傳到C（主環業務）；由P1 光纖經過網元B 穿通傳到C（備環業務）。在網元C 支路板“選收”主環S1 上的A→C 業務，完成網元A 到網元C 的業務傳輸。網元C 到網元A的業務傳輸與此類似。

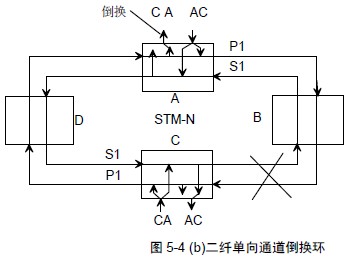

當 BC 光纜段的光纖同時被切斷，注意此時網元支路板的并發功能沒有改變，也就是此時S1 環和P1 環上的業務還是一樣的。如圖5‐4(b)所示。

我們看看這時網元 A 與網元C 之間的業務如何被保護。網元A 到網元C 的業務由網元A的支路板并發到S1 和P1 光纖上，其中S1 業務經光纖由網元D 穿通傳至網元C，P1 光纖的業務經網元B 穿通，由于B—C 間光纜斷，所以光纖P1 上的業務無法傳到網元C，不過由于網元C 默認選收主環S1 上的業務，這時網元A 到網C 的業務并未中斷，網元C 的支路板不進行保護倒換。
網元C 的支路板將到網元A 的業務并發到S1 環和P1 環上，其中P1 環上的C 到A 業務經網元D 穿通傳到網元A，S1 環上的C 到A 業務，由于B—C 間光纖斷所以無法傳到網元A，網元A 默認是選收主環S1 上的業務，此時由于S1 環上的C→A 的業務傳不過來，這時網元A 的支路板就會收到S1 環上TU‐AIS 告警信號。網元A 的支路板收到S1 光纖上的TU‐AIS 告警后，立即切換到選收備環P1 光纖上的C 到A 的業務，于是C→A 的業務得以恢復，完成環上業務的通道保護，此時網元A 的支路板處于通道保護倒換狀態——切換到選收備環方式。
網元發生了通道保護倒換后，支路板同時監測主環S1 上業務的狀態，當連續一段時間（華為的設備是10 分鐘左右）未發現TU‐AIS 時，發生切換網元的支路板將選收切回到收主環業務，恢復成正常時的默認狀態。
二纖單向通道 保護倒換環由于上環業務是并發選收，所以通道業務的保護實際上是1＋1保護。倒換速度快（華為公司設備倒換速度≤15ms），業務流向簡捷明了，便于配置維護。
缺點是網絡的業務容量不大。二纖單向保護環的業務容量恒定是STM‐N，與環上的節點數和網元間業務分布無關。為什么？舉個例子，當網元A 和網元D 之間有一業務占用X 時隙，由于業務是單向業務，那么A→D 的業務占用主環的A—D光纜段的X 時隙（占用備環的A—B、B—C、C—D 光纜段的X 時隙）；D—A 的業務占用主環的D—C、C—B、B—A 的X 時隙（備環的D—A 光纜段的X 時隙）。也就是說A—D 間占X 時隙的業務會將環上全部光纜的（主環、備環）X 時隙占用，其它業務將不能再使用該時隙（沒有時隙重復利用功能）了。這樣，當A—D 之間的業務為STM‐N 時，其它網元將不能再互通業務了—即環上無法再增加業務了，因為環上整個STM‐N 的時隙資源都已被占用，所以單向通道保護環的最大業務容量是STM‐N。
二纖單向通道環多用于環上有一站點是業務主站——業務集中站的情況，華為公司設備在目前組網中，二纖單向通道環多用于155、622 系統。
