CN2骨干網絡采用三層網絡結構:核心層、匯聚層和邊緣層。7大核心點之間做完全的網狀連接;22匯聚節點除個別節點外,至少上連兩個核心節點;169個邊緣節點通過雙星雙歸的方式連向2個匯聚節點。在北京、上海、廣州與ChinaNet互通,并設立專門的國際出口路由器;在美國、德國、英國等地區建立海外POP點。

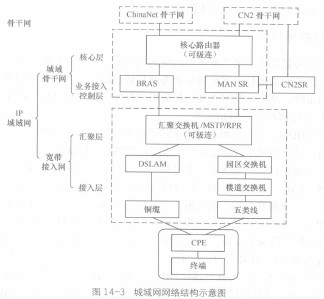

IP城域網的網絡結構分為城域骨干網與寬帶接入網兩個層面,其網絡結構示意圖如圖14-3所示。

城域骨干網是業務接入控制點(包括BRAS和業務路由器)及控制點以上的城域網核心路由器組成的三層路由網絡,劃分為核心層和業務接入控制層兩層。核心層由核心路由器組成,負責對業務接入控制點設備進行匯接并提供IP城域網到骨干網的出口。核心路由器可級聯為兩級。其中,出口路由器雙掛ChinaNet和CN2,提供IP城域網到骨干網的出口;其他核心路由器完成業務接入控制點的分片匯接。業務接入控制層由寬帶接入服務器(BRAS)與業務路由器(SR)兩種業務接入控制點組成,主要負責業務接入與控制。BRAS主要實現撥號和專線接入互聯網網關、組播網關功能,也可實現MPLSPE功能;SR主要實現大客戶專線接入互聯網網關、MPLSPE和組播網關功能。在啟用了MPLSVPN的城域網,SR中的兩臺需作為ASBR直接連接CN2SR,實現MPLSVPN的跨域互通。
寬帶接入網是城域骨干網業務接入控制點以下、用戶CPE以上(不含CPE)的二層接入網絡,層次上劃分為匯聚層和接入層。匯聚層網絡是指BRAS到DSLAM或SR到園區交換機間的網絡,主要由以太匯聚交換機和MSTP/RPR設備組成,可級連組網。接入層包含xDSL接入點(DSLAM)和LAN接入點(園區交換機),以及接入點到用戶CPE之間的設備和線纜,包括樓道交換機、銅纜、五類線、光纖等。
