2.1 SDH設備的邏輯功能塊
ITU-T建議規定了各告警信號的含義
LOS 信號丟失輸入無光功率光功率過低光功率過高使BER劣于10-3
OOF 幀失步搜索不到A1 A2字節時間超過625 s
LOF 幀丟失OOF持續3ms以上
RS-BBE 再生段背景誤碼塊B1校驗到再生段STM-N的誤碼塊
MS-AIS 復用段告警指示信號K2[6 8]=111超過3幀
MS-RDI 復用段遠端劣化指示對端檢測到MS-AIS MS-EXC 由K2[6 - 8]回發過來
MS-REI 復用段遠端誤碼指示由對端通過M1字節回發由B2檢測出的復用段誤塊數
MS-BBE 復用段背景誤碼塊由B2檢測
MS-EXC 復用段誤碼過量由B2檢測
AU-AIS 管理單元告警指示信號整個AU為全1 包括AU-PTR
AU-LOP 管理單元指針丟失連續8幀收到無效指針或NDF
HP-RDI 高階通道遠端劣化指示收到HP-TIM HP-SLM
HP-REI 高階通道遠端誤碼指示回送給發端由收端B3字節檢測出的誤塊數
HP-BBE 高階通道背景誤碼塊顯示本端由B3字節檢測出的誤塊數
HP-TIM 高階通道蹤跡字節失配J1應收和實際所收的不一致
HP-SLM 高階通道信號標記失配C2應收和實際所收的不一致
HP-UNEQ 高階通道未裝載C2=00H超過了5幀
TU-AIS 支路單元告警指示信號整個TU為全1 包括TU指針
TU-LOP 支路單元指針丟失連續8幀收到無效指針或NDF
TU-LOM 支路單元復幀丟失H4連續2 10幀不等于復幀次序或無效的H4值
LP-RDI 低階通道遠端劣化指示接收到TU-AIS或LP-SLM LP-TIM
LP-REI 低階通道遠端誤碼指示由V5[1 2]檢測
LP-TIM 低階通道蹤跡字節失配由J2檢測
LP-SLM 低階通道信號標記字節適配由V5[5 7]檢測
LP-UNEQ 低階通道未裝載V5[5 7]=000超過了5幀
為了理順這些告警維護信號的內在關系我們在下面列出了1個告警流程圖
下圖簡明的TU-AIS告警產生流程圖TU-AIS在維護設備時會經常碰到，
通過圖2-1分析就可以方便的定位TU-AIS及其它相關告警的故障點和原因

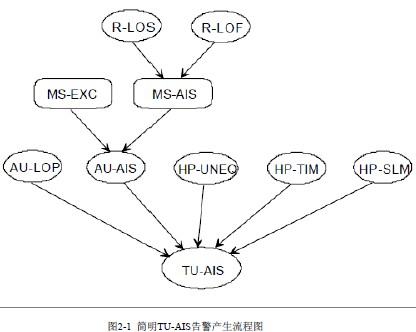

圖2-1 簡明TU-AIS告警產生流程圖

舉例：
在維護設備時還有一個常見的原因會產生TU-AIS， 那是將業務時隙配錯使收發兩端的該業務時隙錯開了。
圖2-2

發端A有一個2Mbit/s的業務要傳與B A將該2Mbit/s的業務，復用到線路上的第48個VC12中，而B下該業務時是下的線路上的第49個VC12 ，若線路上的第49個VC12未配置業務的話那么B端就會在相應的這個通道上產生TU-AIS告警，若第49個VC12配置了其它2Mbit/s的業務的話B端就會現類似串話的現象收到了不該收的通道信號。
