       通信專業考試交換技術TTT網絡

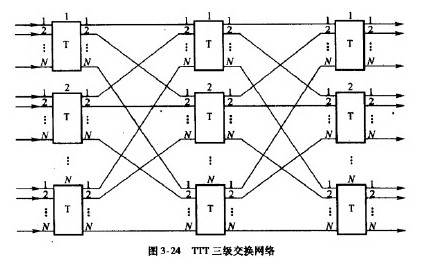

       由于時間交換器可以完成不同路PCM信號.之間的時隙交換，如圖3-17所示的N路時間交換器，因此，多級交換網絡可以全部由T交換器來構成。圖3-24給出了一個由T交換器構成的三級交換網絡，其中每一個T的輸人和輸出都是/V路PCM-次群信號，圖中省略了復接和分接電路。TIT網絡的規模很容易擴大，從人線到出線的路由靈活多樣。

       以上討論了三種三級網絡，采用三級網絡的交換機很多，如表3-3所示的AXE10,EWSD等都用TST網絡，ITS4/5用STS網絡。

       1.通信專業多級網絡舉例

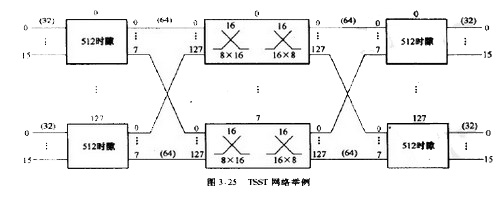

       多級網絡的形式多種多樣，如采用TSST網絡結構的有日本NEC公司的NEAX61、日立公司的HDX-10和法國THOMSON公司的MT-20。No.4ESS交換機采用了TSSSST網絡。此外，意大利的DTN-1和美國的Na3EBX交換機采用的是SSTSS結構。.它們都是在TST和STS網絡基礎上增加了S級，其目的是為了減少S交換器的交叉接點數。DMS100采用的THT網絡，是TTT規模的擴大。我們以MT-20為例，其TSST網絡結構如圖3-25所示。

       其中，每側128個T交換器，每個T容納16路PCM基群，共512個時隙。輸出仍為512個時隙，但分為8路，每路64個時隙，采用串行方式。

       兩級S交換器由8個模塊組成，每個模塊由16個8X16和16x8交換器構成間接全利用度網絡，使每一輸人線上的64個時隙可達128條出線的任意一條。

       該TSST網絡的容童為512x128=65536,交叉接點數為（16x8x16+16x16x8)=32768。如果采用單級S,那么就需要128x128x8=131072個交叉接點，可以看出交叉接點數明顯減小。
