       下面是由希賽小編提供的中級通信交換技術知識點精講之多級數字時分交換網絡，希望對學友們有所幫助。具體內容如下：

       通信專業考試多級數字時分交換網絡

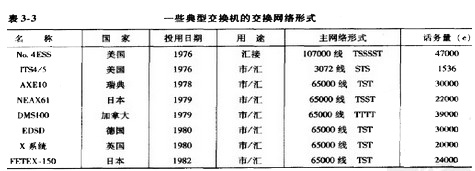

       當交換機的容量較小時，可以采用只含一個時間交換器的單T網絡，單T網絡的容量最大為1024個64kbit/s信道。當交換機的容量超過單T的限度時，必須采用由T和S交換器組成的多級網絡。多級網絡的形式多種多樣，表3-3給出了當前一些典型程控交換機所采用的多級網絡形式，表中的TST表示一個三級網絡，其第一級和第三級都是T交換器，第二級是S交換器，其他類似。下面以三級網絡為例，討論多級數字交換網絡的接續原理。按照T和S交換器的功能，由其構成的三級網絡結構有：TST,STS和TTT。

       1.TST網絡

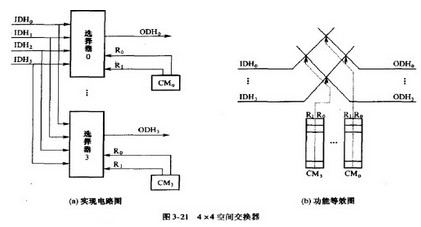

       TST是一種常見的三級交換網絡，第一級T交換器稱為AST，用來完成輸人時分復用線上的時隙交換。第二級S交換器稱為中間級S，用來完成不同時分復用線之間的交換。第三級T交換器稱為B級T,用來完成輸出時分復用線上的時隙交換。TST網絡中的兩級T要求采用不同的控制方式，中間級S的控制方式任意，這樣做的目的是為了便于控制。圖3-22給出了一個具有4條輸人時分復用總線（IDHo-IDH,〉和4條輸出時分復用總線(ODH0~ODH3)的TST三級網絡，可以看出，A級T和B級T各需要4個T交換器，中間級S是一個4x4交換器。

       我們以兩個用戶之間的通話為例，說明TST三級交換網絡的接續原理。在圖3-22中，假定輸入輸出時分復用總線上有32個時隙（TSe-TS)，A級T采用輸人控制方式，中間級S采用輸出控制方式，B級T采用輸出控制方式。主叫用戶A占用了IDH0上的TS5,被叫用戶B占用了IDH3上的TSm，數字交換網絡中的接續是單向接續，我們把從主叫至被叫方向的接續路由稱為正向路由，把從被叫至主叫方向的接續路由稱為反向路由。按輸人折ft方式，兩個用戶要實現通話，則要求建立的正向路由完成從IDHo,5交換到ODH,反向路由完成從IDH,^交換到ODH。。這里不但要求完成時隙交換，同時要求完成線間交換。

       首先討論正向接續路由的選擇和建立，控制系統首先必須選擇一個空閑的內部時隙，TST網絡的內部時隙是指A級T的輸出復用線上的時隙，由于S級不能完成時隙交換，內部時隙也是S級總線上的時隙，又是B級T的輸人復用線上的時隙。內部時隙不固定給任何通路，屬于共享資源。假如控制系統選到了內部時隙TSia,則正向路由要求TST三級交換器完成的交換包括：A級T從TS5交換到TS1D、S級從IDHo交換到ODH3、B級T從TS。交換到TSm,按照各級交換器的控制方式，在圖3-22中標出了正向路由，包括占用的話音存儲器單元和控制存儲器相應單元中的數據。

       再來討論反向接續路由的選擇和建立，控制系統不必為反向接續路由選擇空閑的內部時隙，一般采用反相法原理，用與正向接續路由相差半幀的內部時隙作為反向路由的內部時隙，復用線上一幀有32個時隙，相差半幀也就是16個時隙，因此，反向路由的內部時隙為10+16=26。這樣做的好處是：控制系統只需選擇一次內部時隙，就可得到正反兩個方向的內部時隙，節省控制系統選擇路由的時間。把TSM作為反向路由的內部時隙，則要求TST三級交換器完成的交換包括：A級T從TSm交換到TSm,S級從IDH3交換到ODHo,B級T從TSm交換到TS5,按照各級交換器的控制方式，在圖3-22中標出了反向路由，包括占用的話音存儲器單元和控制存儲器相應單元中的數據。

       如果改變各級交換器的控制方式，所不同的是話音存儲器和控制存儲器的占用單元和寫人的數據，接續路由情況讀者可自行討論。

       返回目錄：中級通信交換技術知識點精講之交換網絡匯總
