       下面是由希賽小編提供的中級通信交換技術知識點精講之通信專業考試交換網絡舉例，希望對學友們有所幫助。具體內容如下：

       通信專業考試交換網絡舉例

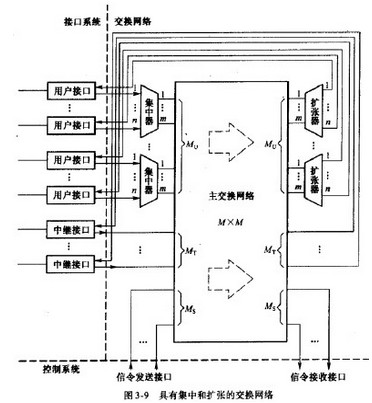

       實際應用中的數字交換網絡常具有圖3-9所示的形式，網絡中信息的傳輸是單方向的，每一種接口都需要連接網絡的一條人線和一條出線。由于每臺電話終端產生的話務量較小，用戶接口經集中器和擴張器與主網絡相連。集中器是一個nxm網絡，其中r>m,n/m稱為集中比，常在4:1~16:1之間。擴張器與集中器正好相反。中繼線厲于共享資源，其話務量較大，中繼接口不需要集中，直接與主網絡相連。但中繼線是分方向的，因而常把中繼接口分為群。信令接收接口接收用戶線和中繼線輸人的信令，并轉交控制系統處理。信令發送接口將控制系統產生的信令經交換網絡送至指定的用戶線或中繼線。主網絡通常是一個MxW多級方型網絡，當接口的發送端連接主網絡的第k號人線時，其接收端必定連接主網絡的第號出線，這種方法稱為輸入折疊，它為選線和控制帶來方便。

       圖3-9所示網絡阻塞概率的計算比較復雜，當主網絡采用某種最佳結構形式時，其內部阻塞率往往很小，可將主網絡看成一個無阻塞網絡。因此，本局呼叫的阻塞率近似等于集中器的阻塞率，可按《和m的大小關系，確定集中器m條出線的占用概率分布，進而求得集中器的呼損。對于人局呼叫和出局呼叫，要考慮集中器的呼損和中繼線的占用概率。轉接呼叫的阻塞率僅考慮中繼線的阻塞率。同理，可求得信令收發的阻塞率。交換機在實際安裝中，主網絡的出、人線數總是大于集中器、中繼接口和信令收發接口三者所需的出、人線數，這樣可以減小呼損，更有利于擴容。對于不同用途的交換機，安裝的各種接口數童不同。市話（端局）交換機需安裝大量的用戶接口，而長途交換機和匯接交換機主要安裝中繼接口。多用途的交換機按需要計算中繼接口和用戶接口的數量。

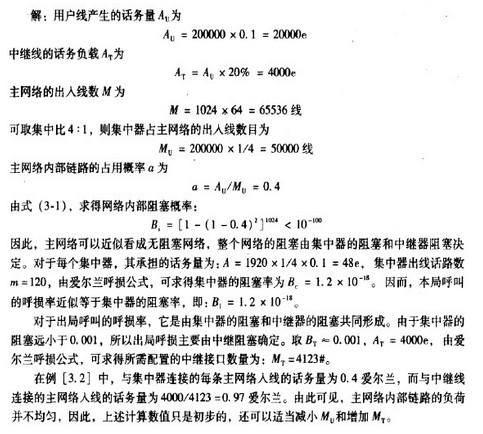

       例[3.2]FETEX-150交換機的交換網絡如圖3:10所示，主交換網絡是一個55^三級網絡，第一級和第三級各有64個1024x1024交換器。每個集中器最多可以連接1920個用戶線，集中后輸出線為128條，其中120條為話路，其余8條為信令信道。每個中繼模塊可以連接60條中繼線，輸出線為64條，其中60條為話路，其余4條為信令信道。假設交換機用作市話交換，共安裝了200000門電話，每部電話的話務量為O.le,其中出入局呼叫占20%。中繼線全部連接k同一臺匯接交換機，要求出局呼損率小于0.001。試計算交換機的呼損率和應配置的中繼接口數量。
