       下面是由希賽小編提供的中級通信交換技術知識點精講之多級交換網絡，希望對學友們有所幫助。具體內容如下：

       多級交換網絡

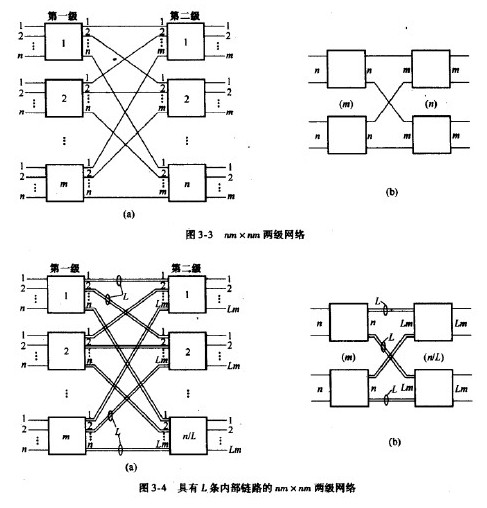

       多級網絡可以擴大選擇范圍，大型交換機均采用多級網絡結構。網絡的結構形式多種多樣，除了級數不同外，級間的連線方式也可能不同。首先看圖3-3(a)所示的兩級網絡，其第一級由m個nxn交換器組成，第二級由/?個mxm交換器組成，該網絡的容量為Xnm,圖3-3(b)所示為它的簡化表示形式。

       仔細觀察兩級交換器之間的連線，第一級每個交換器和第二級每個交換器之間只有一條連線。這樣，從任一人線到任一出線，中間的鏈路只有一條。顯然，該網絡內部的阻塞率較大。只有增加網絡內部的鏈路數，才能降低網絡的阻塞率，圖3-4給出一種內部有L條鏈路的兩級網絡，但帶來的問題是第二級交換器的容量相應地增大為kxim,給交換器的設計和制作帶來困難。

       另一種能有效降低網絡內部阻塞率的方法是采用混合級。圖3-5給出了一個帶有混合級的三級網絡，它的前兩級是如圖3-3所示的兩級網絡，第二級交換器的出線連接到第三級的m個nx/r交換器。不難發現，這種網絡中的第-級交換器和第三級交換器之間有條鏈路可供選擇。網絡的任何一條人線經第一級交換后將有n條出線，經第二級交換后有/im條出線，而經第三級后仍是nm條出線。為此，我們將前面兩級稱為發散級，第三級稱為混合級。采用發散級的目的是使交換網絡滿足出、人線數量要求，而混合級則可以改善網絡的內部阻塞率。

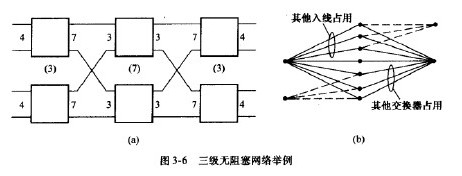

       當網絡的內部鏈路數達到一定數量時，可以完全消除內部阻塞。圖3-6(a)給出了一個三級無阻塞網絡，這種網絡又稱為克勞斯（Clos)網絡。如何判斷網絡是無阻塞的？要看在最不利占用情況下，能否提供內部鏈路。假定第一級某交換器有三條人線占用，還有一條人線空閑，又假定第三級某交換器的三條出線占用，還有一條出線空閑。最不利的情況是占用的人線并非連接到假定占用的出線，即出、人線的占用互不重復。在這種情況下，如果空閑人線能和空閑的出線連通，則該網絡便是無阻塞的。圖3-6(b)給出了第一級交換器和第三級交換器之間的所有鏈路，黑圓點表示交換器，并注明了最壞占用情況。可以看出，這時仍存在一條空閑的內部鏈路。

       對于一般情況，Clos已證明，當一個三級網絡的第一級有m個/IXr交換器、第二級有r個mxA交換器、第三級有A個rx)交換器時，其無艇塞條件是：對于圖3-6

       所示的網絡，n=j=4，r=7,滿足無阻塞條件。

       上述原則可以推廣到任意奇數級網絡，如果把三級Clos網絡的第二級中的每一個交換器，都用一個三級Clo8網絡代替，就可以得到一個五級Clos網絡。

       多級網絡的結構形式眾多，什么樣的結構形式最佳.塔卡基（Takagi)證明，一個具有k個D級(發散級）和Z個M級（混合級）的多級網絡的最佳形式為

       其中弧線表示混合關系，因此，圖3-5所示的網絡可以表示為它是一種最佳的結構形式。圖3-7給出一種四級網絡，它也是一種最佳的結構形式。隨著網絡級數的增加，選線和控制也越來越復雜。
