       下面是由希賽小編提供的中級通信交換技術知識點精講之空分交換網絡，希望對學友們有所幫助。具體內容如下：

       空分交換網絡

       空分交換網絡通常由多個空分交換器組成，空分交換器又由許多交叉接點和連線構成。各交叉接點開關的狀態是由交換控制系統操縱的。交換機根據呼叫連接控制信令處理的結果，通過控制系統對各個開關實施操作，從而實現任何一個輸人端與任何一個輸出端之間的連接的建立、維護和釋放。

       交叉接點與空分交換器

       在交換機輸人與輸出端口之間建立的交換通路一般是由一系列交叉接點和連線構成的。因此交叉接點是構成交換通路的重要器件，它的性能和造價直接影響到交換機的性能和價格。在早期的機電式交換機中，交叉接點采用電磁器件（如繼電器）。電子交換機的交叉接點用電子開關器件實現。交叉接點從功能上看，是一個連接開關，它有兩種連接狀態：通和斷，如圖3-1(a)所示。以這種交叉接點為基礎，可以構成多輸入多輸出的交換矩陣，稱為空分交換器。這種交換器屬于單級交換網絡，并且是無阻塞的。

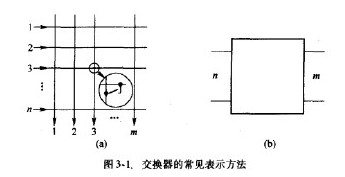

       圖3-1所示是交換器的兩種常見表示方法。一個nxm交換器，具有條人線油/條出線，第1條入線要和第y條出線連接，對應的交叉接點的開關必須被接通。交換器的出線為所有人線共享，可以看成是輸人負載的共用服務設備。一個nx/n交換器共有個交叉接點，交換器的成本和叉接點數成正比。因此，這種單級交換網絡的規模（即人線數和出線數）不能太大。

       例[3.1]給定負載源數為1000,所產生的話務量為112愛爾蘭，要求服務等級（呼損率）為0.01,試設計滿足要求的交換器，并計算所需的交叉接點數。

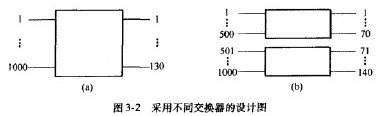

       解：根據題意，<4=112e,?=0.01，查表2-1得m=130，圖3-2(a)所示給出了所設計的交換器。我們還可以采用小型交換器，比如把負載源分為兩組，每組500個話源，話務量56e,服務等級仍為0.01，再查表得到m=70,采用兩個交換器的設計結果示于圖3-2(b)0采用一個大型交換器所需的交叉接點數為：1000x130=130000,兩個小型交換器所需的交叉接點數為：2x500x70=70000。

       比較兩種設計結果，顯然，在同等服務質量條件下，采用兩個小型交換器比采用一個大型交換器減少了60000個交叉接點。但同時也帶來了兩個問題：首先，服務器的總數由130增加到了140,在話務量不變的情況下，服務器的效率降低了。其次，兩組負載源無法相互享用對方的服務器。解決以上兩個問題的途徑和方法是采用多級網絡。
