14.5.4 3M965DSP使用說明

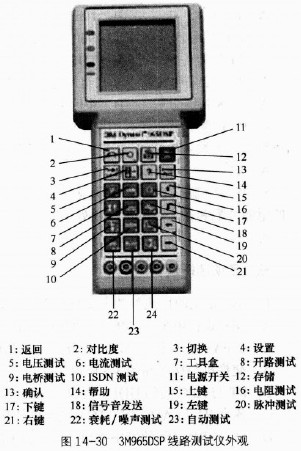

3MDynatel?965DSP用戶環路分析儀是一種微處理機控制的綜合性測試裝置；它可進行全性能POTS和基本的ISDN、XDSL線路性能試驗。3M965DSP外觀如圖14-30所示。

　　該儀表比較人性化，設計考慮到戶外操作的方便和安全；通過和3M1332FED(遠端跳接設備）連用，可實現自動測試各項線路指標的功能（不包括時鐘)。
　　1.外形以及按鈕說明
3M965DSP線路測試儀輔助設備包括：3MModel1342遠端設備、965DSP(內有電源）和遠端設備的輔助線組兩套，還有儀器套兩套，電源線一組，說明書一套。測試前應該將兩組線連到相應的設備上?其中,3M965DSP主要使用黑線(TIP)、紅線(RING)、及綠線(GND):遠端設備主要使用蘭色的主線對（黑紅兩個夾子）和綠色的地線。
2.功能說明
3M965DSP可測試如下線路指標。
(1)電壓：測最線路直流或交流電壓。
(2)電流：測景線路直流回路電流。
(3)電阻：測量線路環阻，以及線路對地的絕緣電阻，最大999MQ。
(4)開路電容：包括線對之間的電容以及線地之間的電容。
(5)負載線圈計數：指示在一回路中負栽線圈的存在。
(6)寬頻損耗：對于預先限定的ISDN和XDSL測量其損耗，較高到1.2MHz。
(7)徑向平衡：提供線路阻抗平衡的有效測量。
這些指標是線路的關鍵指標，可以直接反映出線路質量的好壞。
3.使用說明
這儀器可以設置成中文顯示方式。不同測試項對應不同的功能鍵，測試時只要按相應的功能鍵配合確認鍵、設置鍵，就可以完成測試：同時在液晶屏以圖示方式顯示紅、藍、綠、黃、黑5種測試引線的連接方法或不用測試引線；另外按“？”鍵有中文幫助，說明對應功能使用方法，建議在每項功能測試前，按“？”鍵了解該項功能的使用方法。
每次使用之前，按設置鍵.從彈出的菜單中選擇自檢項進行儀器自檢，只有自檢成功后才可以使用該儀器。然后按設置鍵進行儀器語言設置，設置成中文（Chinese),完成按“確認”鍵。
按不同的功能鍵可以完成不同測試項，同時在液晶屏上可形象化地顯示測試結果。
