●閱讀以下關于軟件系統設計的敘述，在答題紙上回答問題1至問題3。

【說明】

某文化產業集團委托軟件公司開發一套文化用品商城系統，業務涉及文化用品銷售、定制、競拍和點評等板塊，以提升商城的信息化建設水平。該軟件公司組織項目組完成了需求調研，現已進入到系統架構設計階段。考慮到系統需求對架構設計決策的影響，項目組先列出了可能影響系統架構設計的部分需求如下：

（a）用戶界面支持用戶的個性化定制；

（b）系統需要支持當前主流的標準和服務，特別是通信協議和平臺接口；

（c）用戶操作的響應時間應不大于3秒，競拍板塊不大于1秒；

（d）系統具有故障診斷和快速恢復能力；

（e）用戶密碼需要加密傳輸；

（f） 系統需要支持不低于2G的數據緩存；

（g）用戶操作停滯時間超過一定時限需要重新登錄驗證；

（h）系統支持用戶選擇漢語、英語或法語三種語言之一進行操作。

項目組提出了兩種系統架構設計方案：瘦客戶端C/S架構和胖客戶端C/S架構，經過對上述需求逐條分析和討論，最終決定采用瘦客戶端C/S架構進行設計。

【問題1】 （8分）

在系統架構設計中，決定系統架構設計的非功能性需求主要有四類：操作性需求、性能需求、安全性需求和文化需求。請簡要說明四類需求的含義。

【問題2】 （8分）

根據表1-1的分類，將題干所給出的系統需求（a）~（h）分別填入（1） ~ （4）。

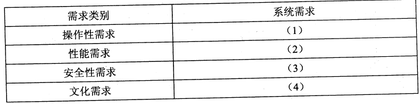

表1-1  需求分類

【問題3】 （9分）

請說明瘦客戶端C/S架構能夠滿足題干中給出的哪些系統需求（只需要回答出三個系統需求）。

●閱讀以下關于軟件系統建模的敘述，在答題紙上回答問題1至問題3。

【說明】

某公司欲建設一個房屋租賃服務系統，統一管理房主和租賃者的信息，提供快捷的租賃服務。本系統的主要功能描述如下：

1. 登記房主信息。記錄房主的姓名、住址、身份證號和聯系電話等信息，并寫入房主信息文件。

2. 登記房屋信息。記錄房屋的地址、房屋類型（如平房、帶陽臺的樓房、獨立式住宅等）、樓層、租金及房屋狀態（待租賃、已出租）等信息，并寫入房屋信息文件。一名房主可以在系統中登記多套待租賃的房屋。

3. 登記租賃者信息。記錄租賃者的個人信息，包括：姓名、性別、住址、身份證號和電話號碼等，并寫入租賃者信息文件。

4. 安排看房。已經登記在系統中的租賃者，可以從待租賃房屋列表中查詢待租賃房屋信息。租賃者可以提出看房請求，系統安排租賃者看房。對于每次看房，系統會生成一條看房記錄并將其寫入看房記錄文件中。

5. 收取手續費。房主登記完房屋后，系統會生成一份費用單，房主根據費用單交納相應的費用。

6. 變更房屋狀態。當租賃者與房主達成租房或退房協議后，房主向系統提交變更房屋狀態的請求。系統將根據房主的請求，修改房屋信息文件。

圖2-1  房屋租賃服務系統頂層DFD

【問題1】（12分）

若采用結構化方法對房屋租賃服務系統進行分析，得到如圖2-1所示的頂層DFD。使用題干中給出的詞語，給出圖2-1中外部實體E1~E2、加工P1~P6以及數據存儲D1~D4的名稱。

【問題2】（5分）

若采用信息工程（Information Engineering）方法對房屋租賃服務系統進行分析，得到如圖2-2所示的ERD。請給出圖2-2中實體（1）~ （5）的名稱。

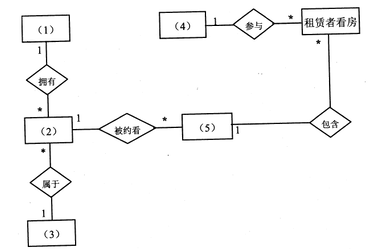

圖2-2  房屋租賃服務系統ERD

【問題3】 （8分）

（1）信息工程方法中的“實體（entity）” 與面向對象方法中的“類（class）”之間有哪些不同之處？

（2）在面向對象方法中通常采用用例（Use Case）來捕獲系統的功能需求。用例可以按照不同的層次來進行劃分，其中的Essential Use Cases和Real Use Cases有哪些區別？
