    下午試題，是軟件設計師考試的一大難點，除了掌握對應的知識點外，還要多做歷年軟考真題來鞏固學過的知識點，希賽小編為大家整理了2014上半年軟件設計師考試下午真題，希望對大家有所幫助。

      試題二（共l5分）

      閱讀下列說明和圖，回答問題l至問題3，將解答填入答題紙的對應欄內。

      【說明】

      某家電銷售電子商務公司擬開發一套信息管理系統，以方便對公司的員工、家電銷售、家電廠商和客戶等進行管理。

      【需求分析】

      (1)系統需要維護電子商務公司的員工信息、客戶信息、家電信息和家電廠商信息等。員工信息主要包括：工號、姓名、性別、崗位、身份證號、電話、住址，其中崗位包括部門經理和客服等。客戶信息主要包括：客戶ID、姓名、身份證號、電話、住址、賬戶余額。家電信息主要包括：家電條碼、家電名稱、價格、出廠日期、所屬廠商。家電廠商信息包括：廠商ID、廠商名稱、電話、法人代表信息、廠址。

      (2)電子商務公司根據銷售情況，由部門經理向家電廠商訂購各類家電。每個家電廠商只能由一名部門經理負責。

      (3)客戶通過瀏覽電子商務公司網站查詢家電信息，與客服溝通獲得優惠后，在線購買。

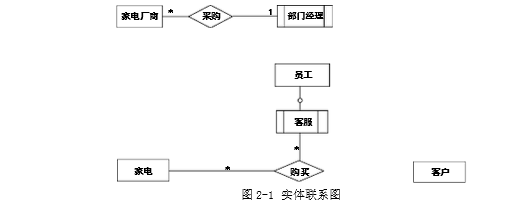

      【概念模型設計】

      【邏輯結構設計】

      根據概念模型設計階段完成的實體聯系圖，得出如下關系模式（不完整）：

      客戶(客戶ID、姓名、身份證號、電話、住址、賬戶余額)

      員工（工號、姓名、性別、崗位、身份證號、電話、住址）

      家電(家電條碼、家電名稱、價格、出廠日期、(1))

      家電廠商(廠商ID、廠商名稱、電話、法人代表信息、廠址、(2))

      購買(訂購單號、(3)、金額）

      問題2.1補充圖2-1中的聯系和聯系的類型。

      答案：

      問題2.2根據圖2-1，將邏輯結構設計階段生成的關系模式中的空(1)～(3)補充完整。用下劃線指出“家電”、“家電廠商”和“購買”關系模式的主鍵。

      答案：

      1）廠商ID

      2）工號

      3）家電條碼，客戶ID，工號

      家電關系的主鍵：家電條碼

      家電廠商關系的主鍵：廠商ID

      購買關系的主鍵：訂購單號

    返回目錄：2014上半年軟件設計師考試下午真題匯總
