2011上半年數據庫系統工程師考試真題及答案解析

下午卷

    試題一
      閱讀下列說明和圖，回答問題1至問題4，將解答填入對應欄內。
      [說明]
      某醫院欲開發病人監控系統。該系統通過各種設備監控病人的生命特征，并在生命特征異常時向醫生和護理人員報警。該系統的主要功能如下：
1、本地監控：定期獲取病人的生命特征，如體溫、血壓、心率等數據。
      2、格式化生命特征：對病人的各項重要生命特征數據進行格式化，然后存入日志文件并檢查生命特征。
      3、檢查生命特征：將格式化后的生命特征與生命特征范圍文件中預設的正常范圍進行比較。如果超出了預設范圍，系統就發送一條警告信息給醫生和護理人員。

  4、維護生命特征范圍：醫生在必要時(如，新的研究結果出現時)添加或更新生命特征值的正常范圍。
5、提取報告：在醫生或護理人員請求病人生命特征報告時，從日志文件中獲取病人生命特征生成特征報告，并返回給請求者。
6、生成病歷：根據日志文件中的生命特征，醫生對病人的病情進行描述，形成病歷存入病歷文件。
7、查詢病歷：根據醫生的病歷查詢請求，查詢病歷文件，給醫生返回病歷報告。
  8、生成治療意見：根據日志文件中的生命特征和病歷，醫生給出治療意見，如處方等，并存入治療意見文件。
      9、查詢治療意見：醫生和護理人員查詢治療意見，據此對病人進行治療。

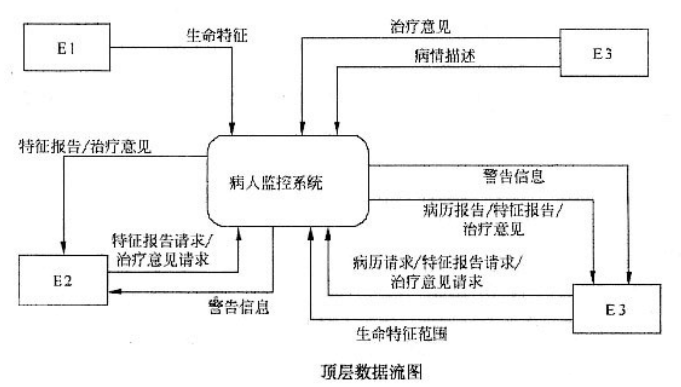

      現采用結構化方法對病人監控系統進行分析與設計，獲得如圖1—1所示的項層數據流圖和圖1-2所示的0層數據流圖。


      1、使用說明中的詞語，給出圖1-1中的實體E1～E3的名稱。
    2、使用說明中的詞語，給出圖1-2中的數據存儲D1～D4的名稱。
      3、圖1-2中缺失了4條數據流，使用說明、圖1-1和圖1-2中的術語，給出數據流的名稱及其起點和終點。
      4、說明實體E1和E3之間可否有數據流，并解釋其原因。


  參考答案及解析
      1、E1：病人  E2：護理人員  E3：醫生
      本題考查數據流圖(DFD)應用于采用結構化方法進行系統分析與設計，是比較傳統的題目，要求考生細心分析題目中所描述的內容。
      DFD是一種便于用戶理解、分析系統數據流程的圖形化建模工具，是系統邏輯模型的重要組成部分。
  本問題考查項層DFD。頂層DFD一般用來確定系統邊界，將待開發系統看作一個加工，因此圖中只有一個處理和一些外部實體，以及這兩者之間的輸入輸出數據流。題目要求根據描述來確定圖中的外部實體。分析題目中的描述，并結合已經在頂層數據流圖中給出的數據流進行分析。從中可以看出，與系統的交互者包括病人、醫生和醫護人員。其中，本地監控定期獲取病人的生命特征，病人是生命特征數據來源，醫生和護理人員會得到相關報告的結果，如請求病人生命特征報告，并獲得相關報告。醫生還需要在必要時添加或更新生命特征范圍。對應圖10中數據流和實體的對應關系，可知E1為病人，E2為護理人員，E3為醫生。
  2、D1：生命特征范圍文件  D2：日志文件 D3：病歷文件  D4：治療意見文件
      本問題考查0層DFD中數據存儲的確定。根據說明中的描述：(2)格式化生命特征：對病人的各項重要生命特征數據進行格式化，然后存入日志文件并檢查生命特征；(4)維護生命特征范圍：醫生在必要時(如，新的研究結果出現時)添加或更新生命特征值的正常范圍；(6)生成病歷：根據日志文件中的生命特征，醫生對病人的病情進行描述，形成病歷存入病歷文件；(8)生成治療意見：根據日志文件中的生命特征和病歷，醫生給出治療意見，如處方等，并存入治療意見文件。因此，D1為生命特征范圍文件，D2為日志文件，D3為病例文件，D4為治療意見文件。
  3.


本問題考查0層DFD中缺失的處理和數據流。從說明中的描述及圖1-2可知，本地監控之后要對重要生命特征存儲日志文件進行格式化，所以在本地監控和格式化生命特征之間缺少了數據流重要生命特征；檢查生命特征是對格式化后的生命特征進行檢查，所以在格式化生命特征和檢查生命特征之間缺少了數據流格式化后的生命特征；根據日志文件中的生命特征，醫生對病人的病情進行描述，形成病歷存入病歷文件。
   4、E1和E3之間不可以有數據流，因為數據流的起點和終點中必須有一個是加工(處理)。
  本問題考查繪制DFD時的注意事項。在DFD中，每條數據流的起點和終點之一必須是加工(處理)。本題中，醫生和護理人員根據查詢到的治療意見對病人進行治療屬于系統之外的行為，所以兩個實體之間不可以有數據流。
